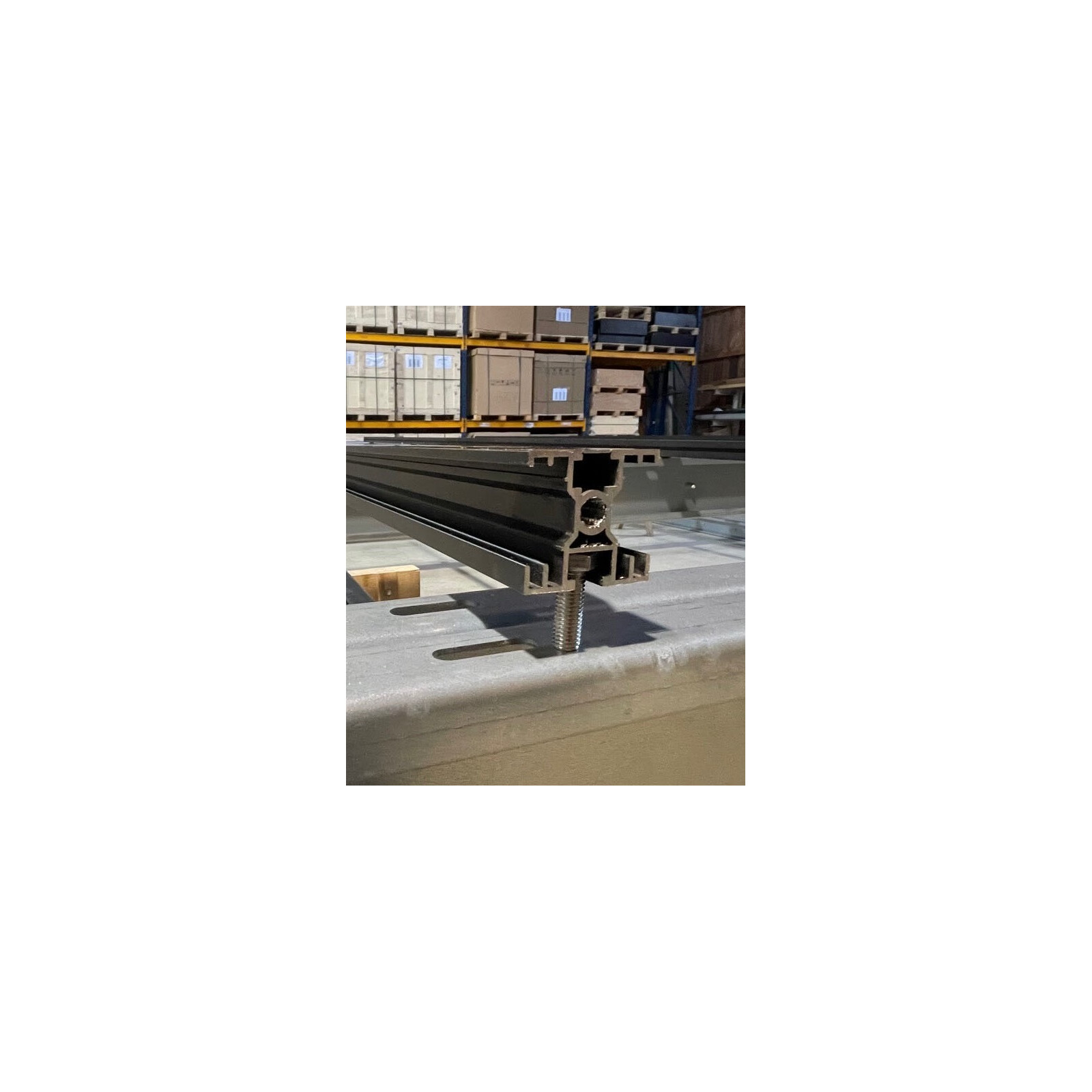

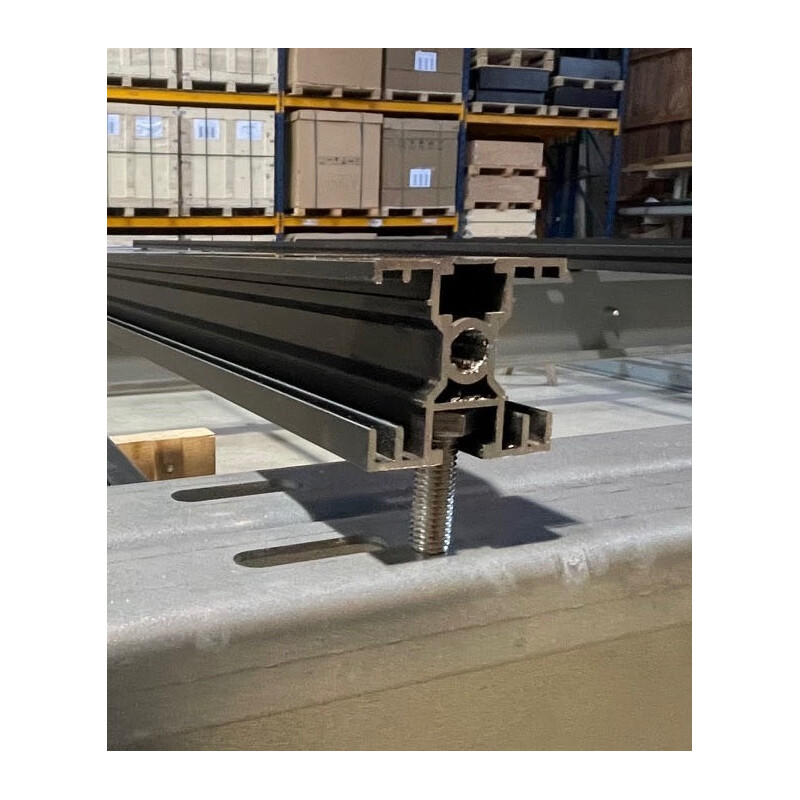

H-Schiene zur regendichten Montage von Rahmenmodulen

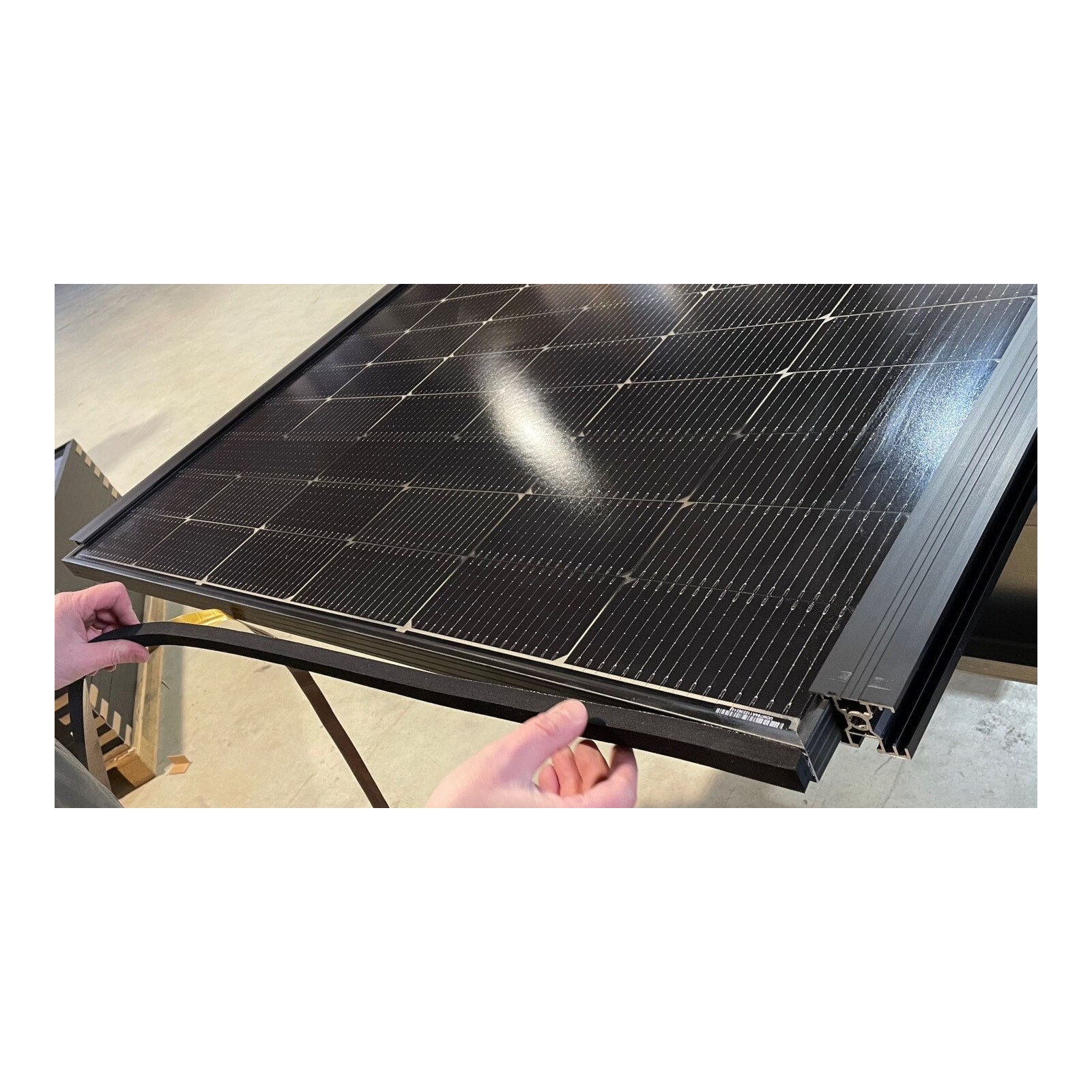

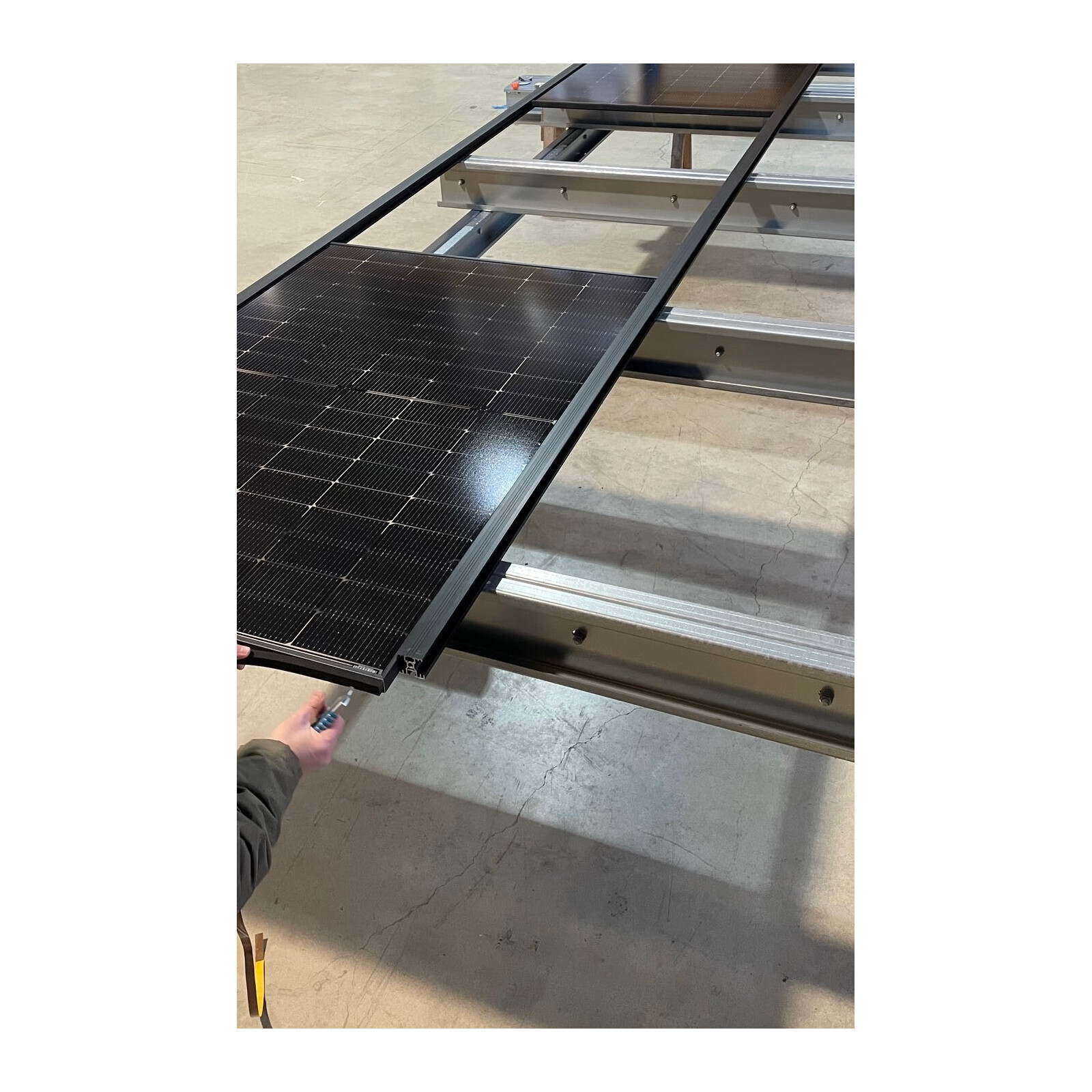

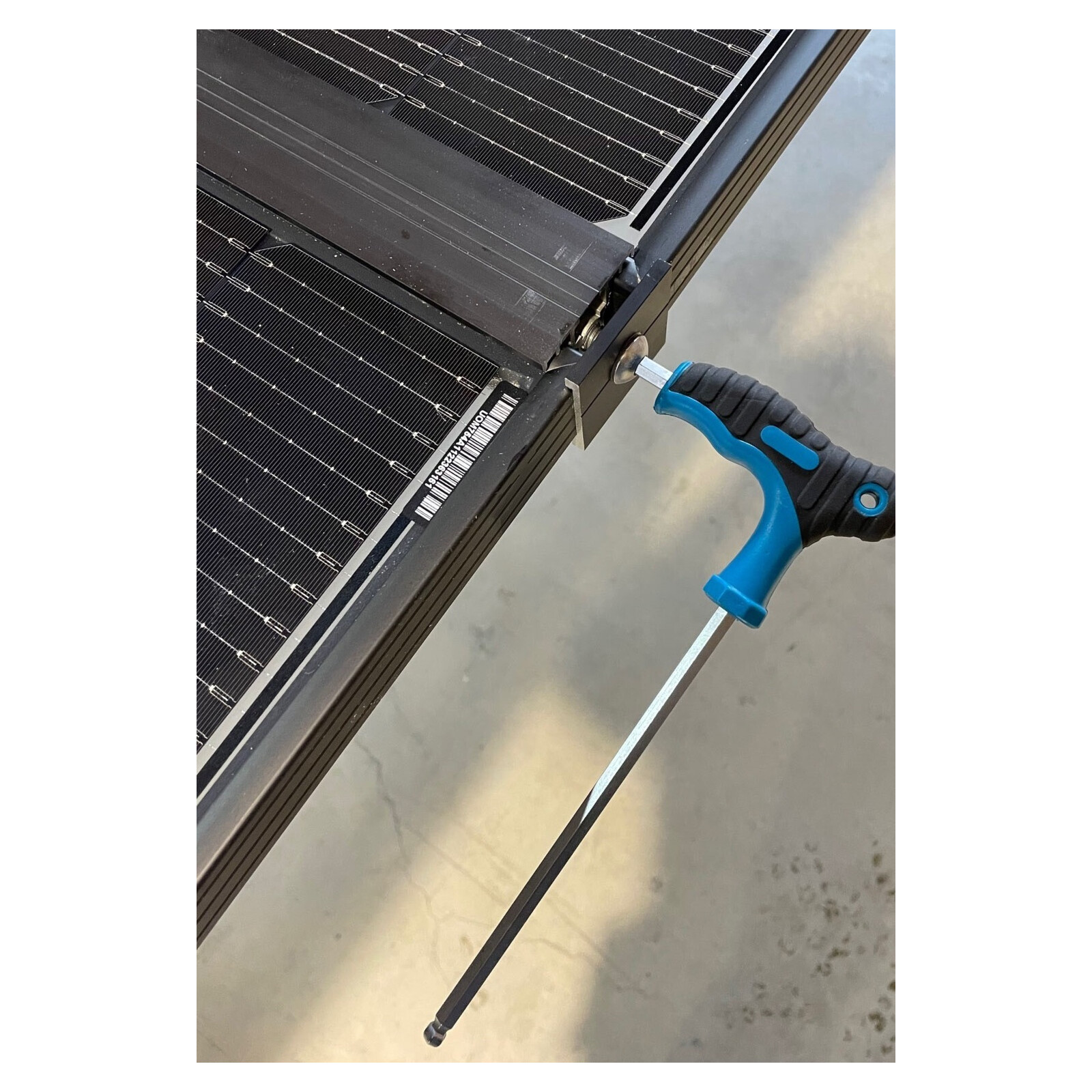

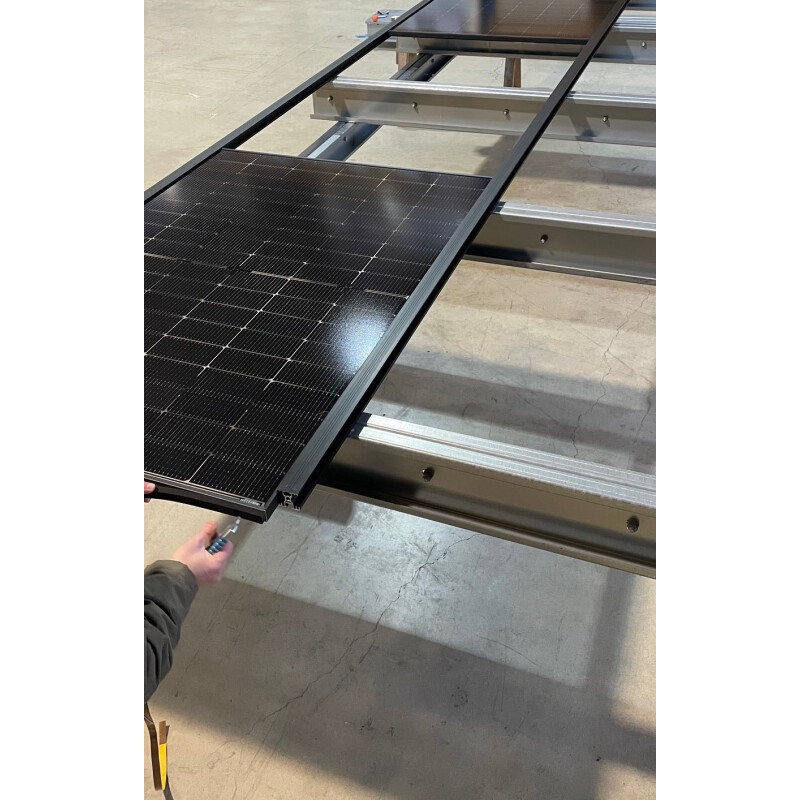

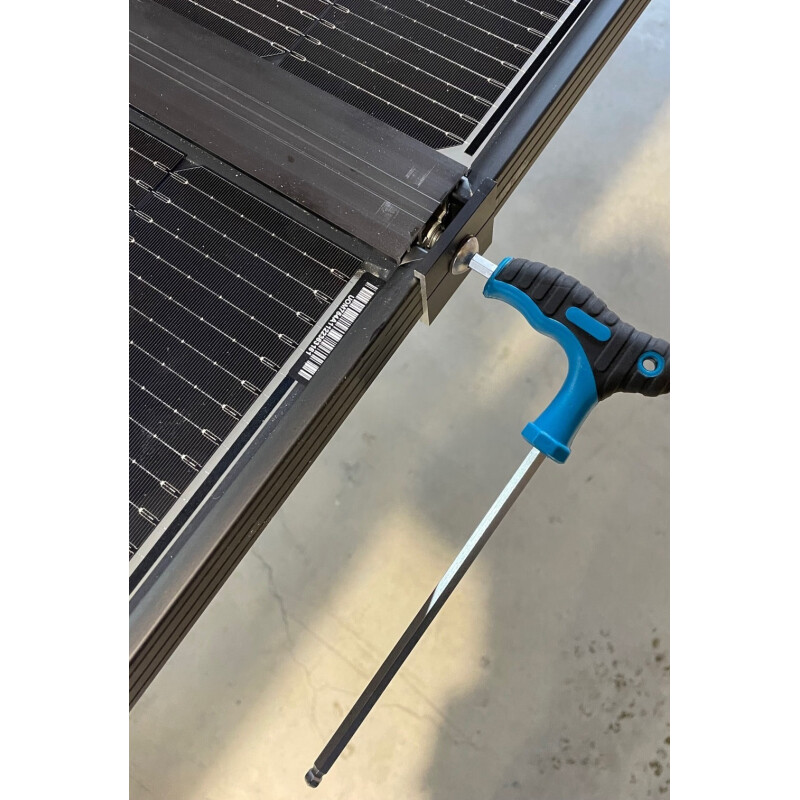

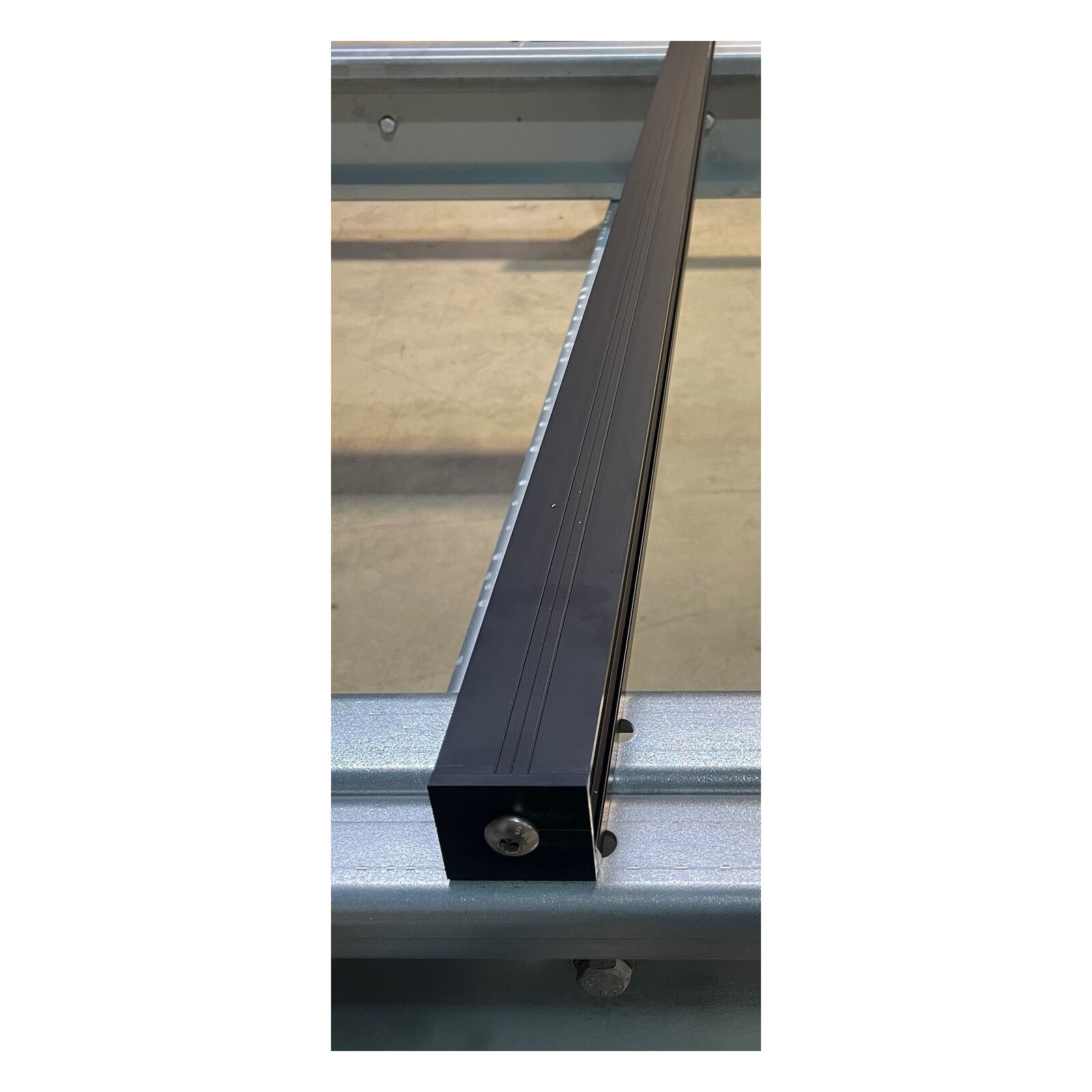

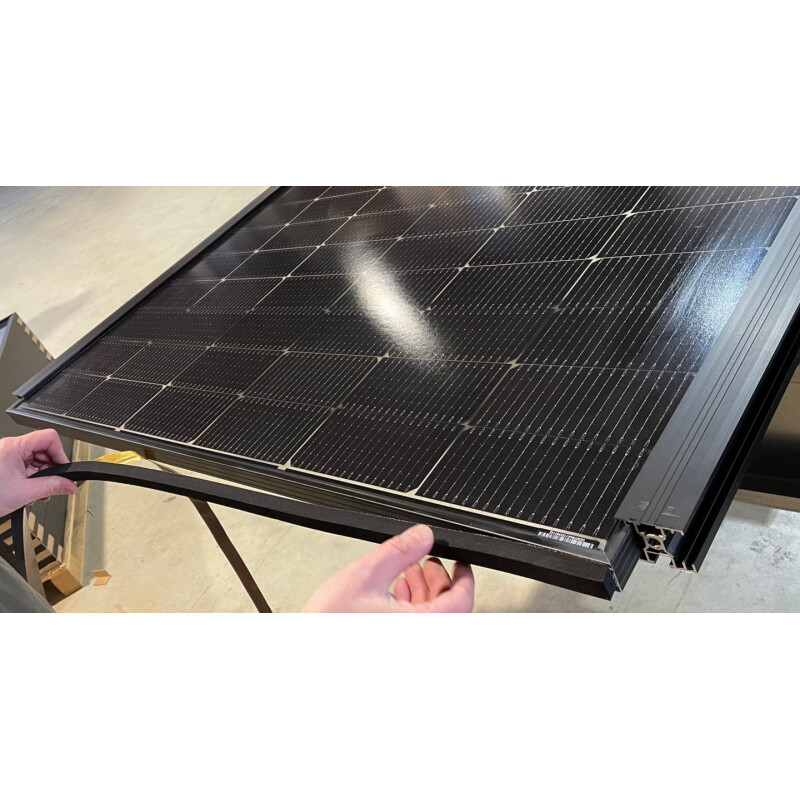

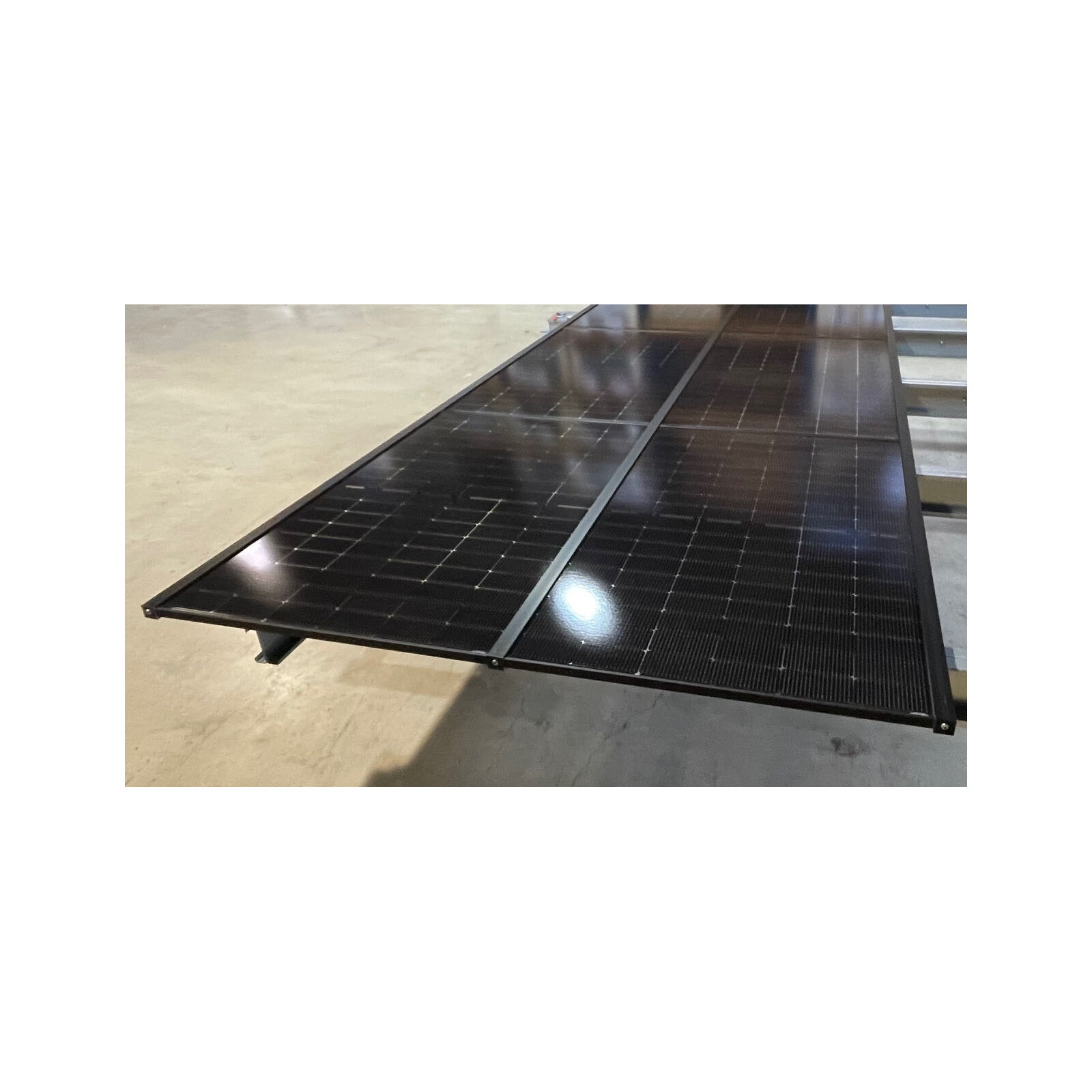

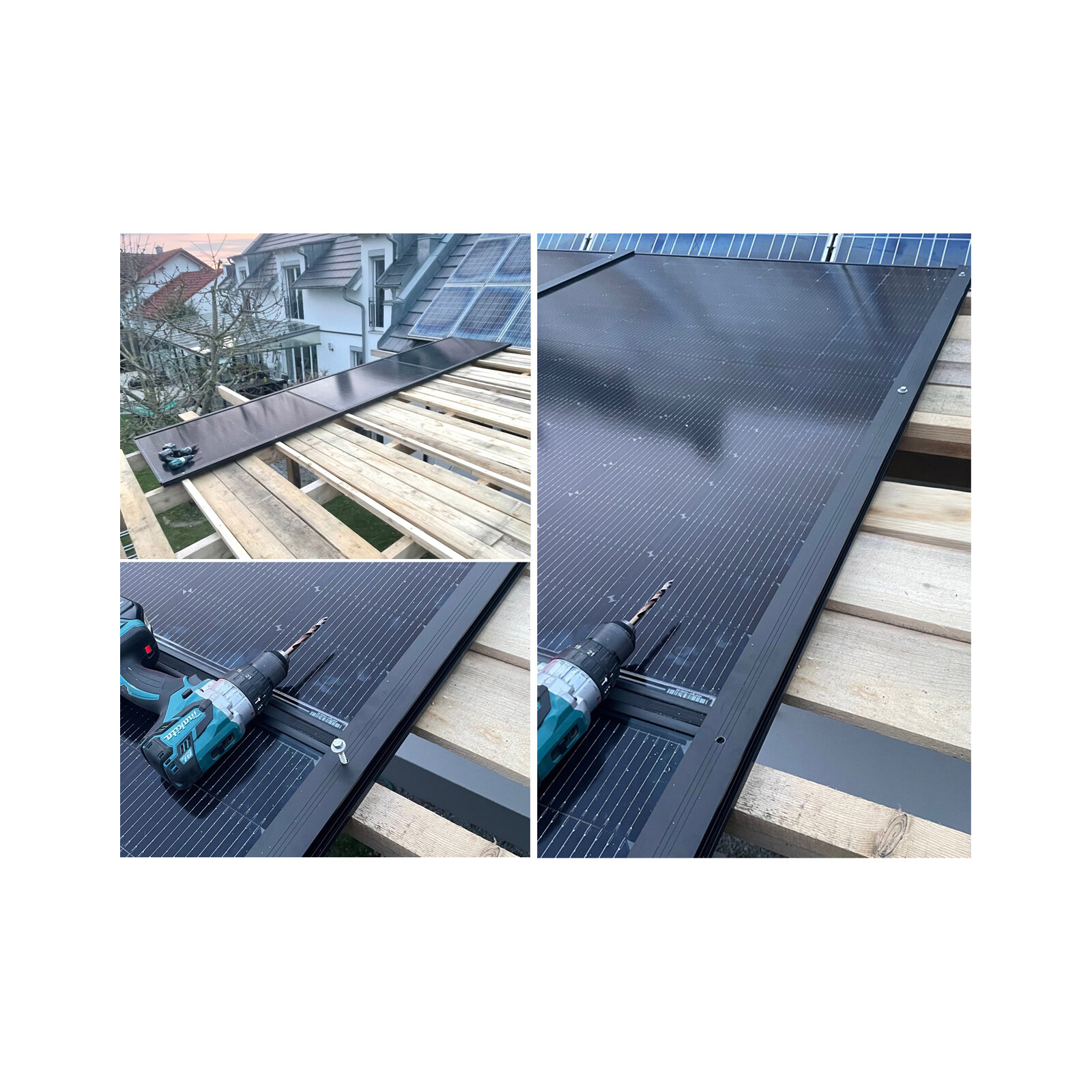

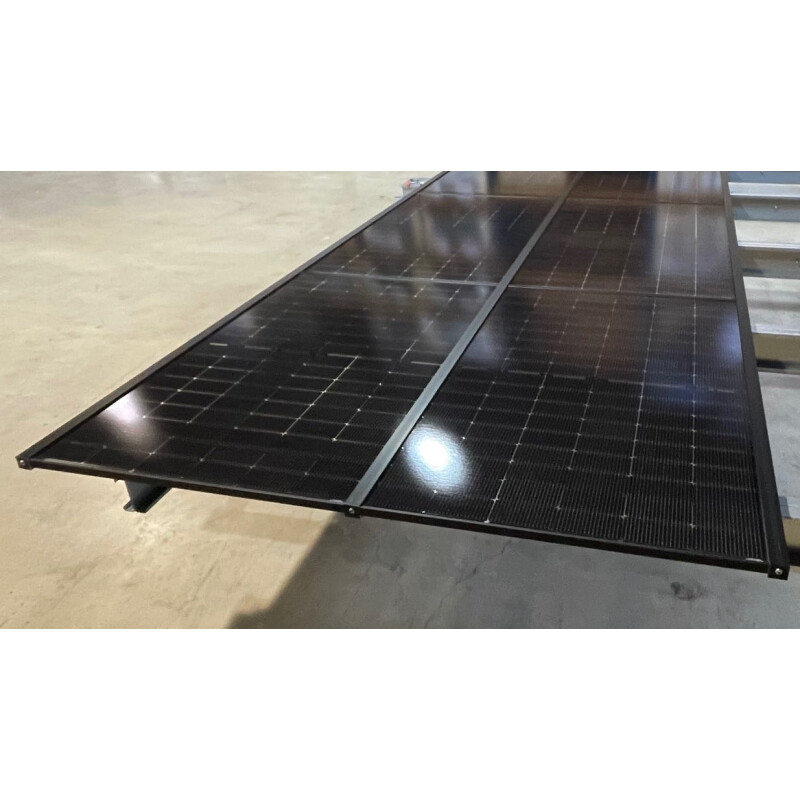

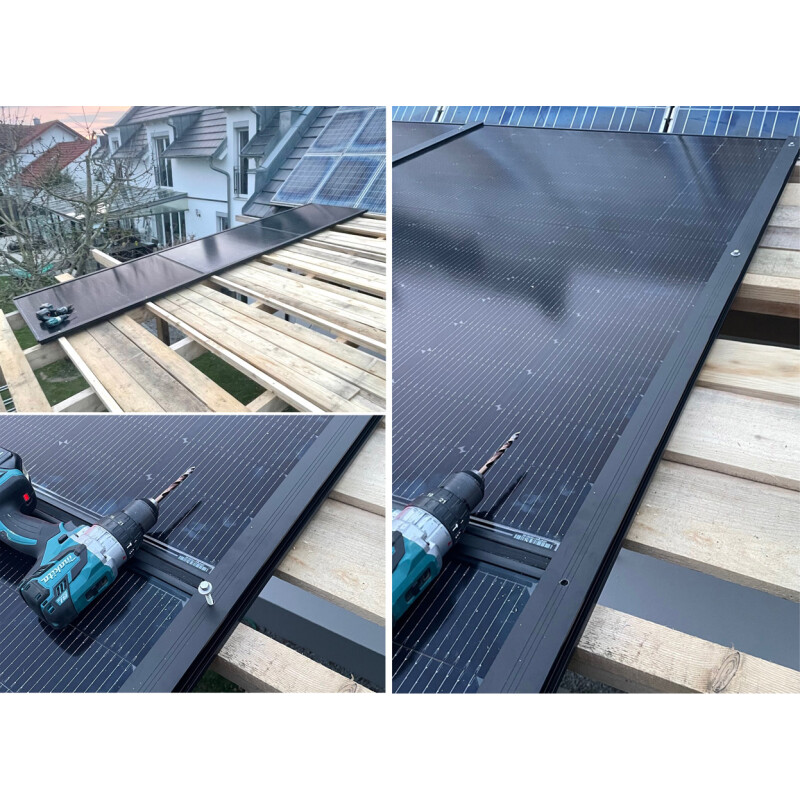

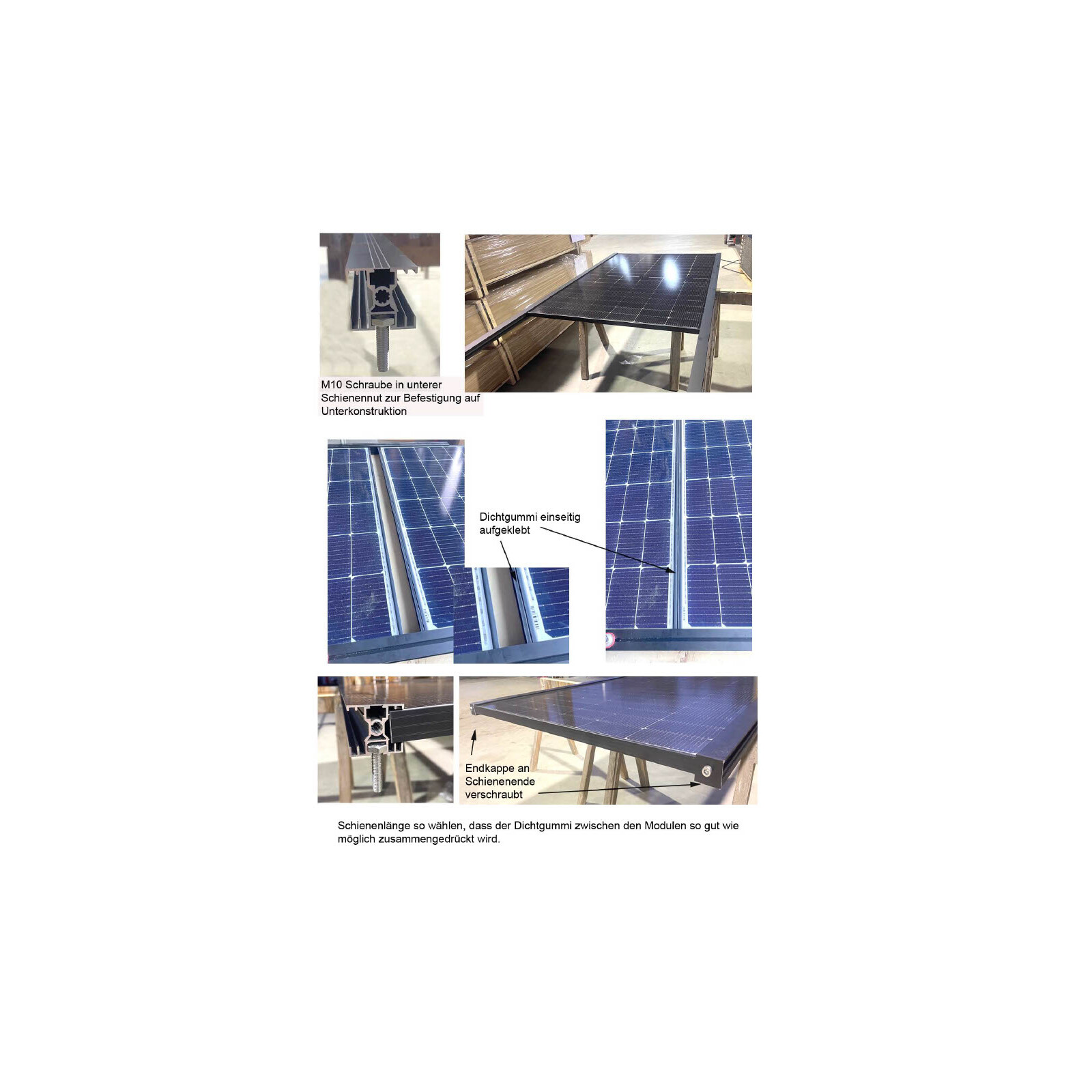

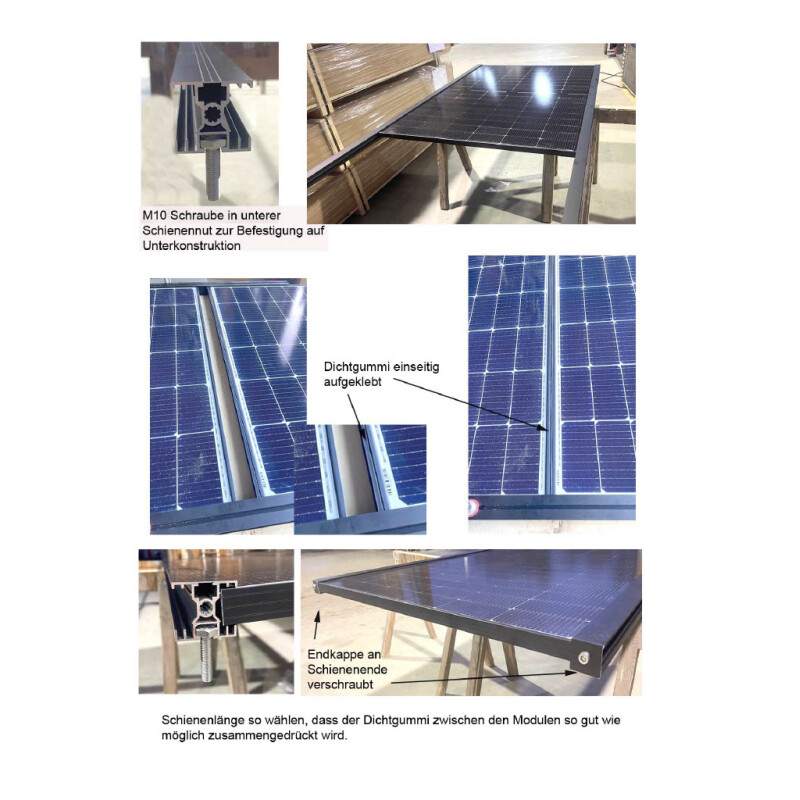

Diese von uns entwickelte H-Schiene macht Ihre Module zur regendichten Dachhaut. Die Module werden in die H-Schienen geschoben und mit den mitgelieferten Endplatten gesichert. Am schmalem Stoß wird ein Dichtband aus witterungsbeständigen Zellkautschuk zur Abdichtung eingebracht. So können Sie schnell und kostengünstig ein regendichtes PV-Dach generieren. Das Dachgefälle muss mindestens 6° oder 10% betragen. ( 1 Meter - 10cm Höhenunterschied? )

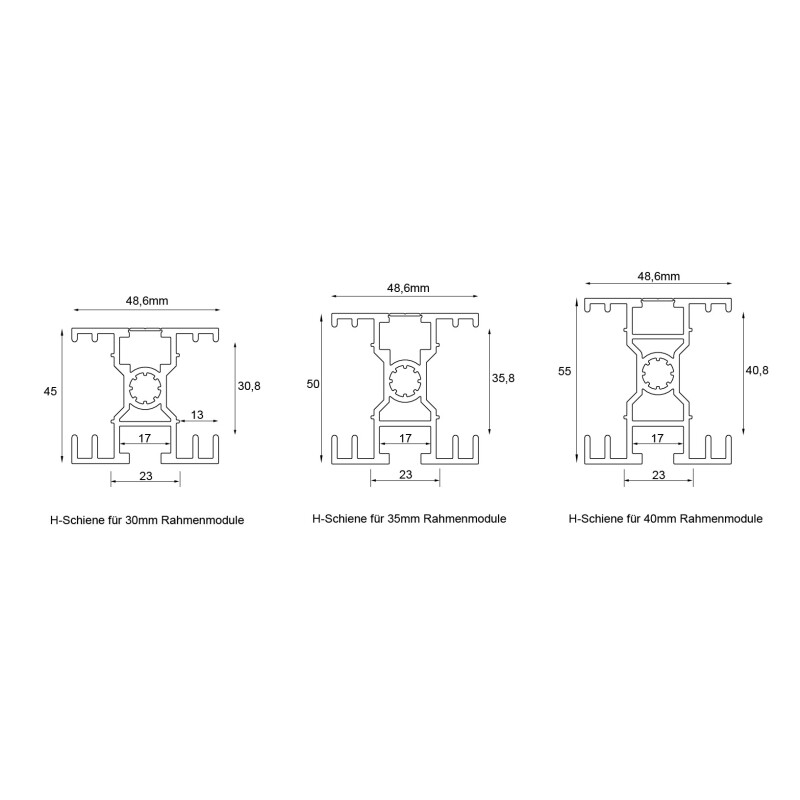

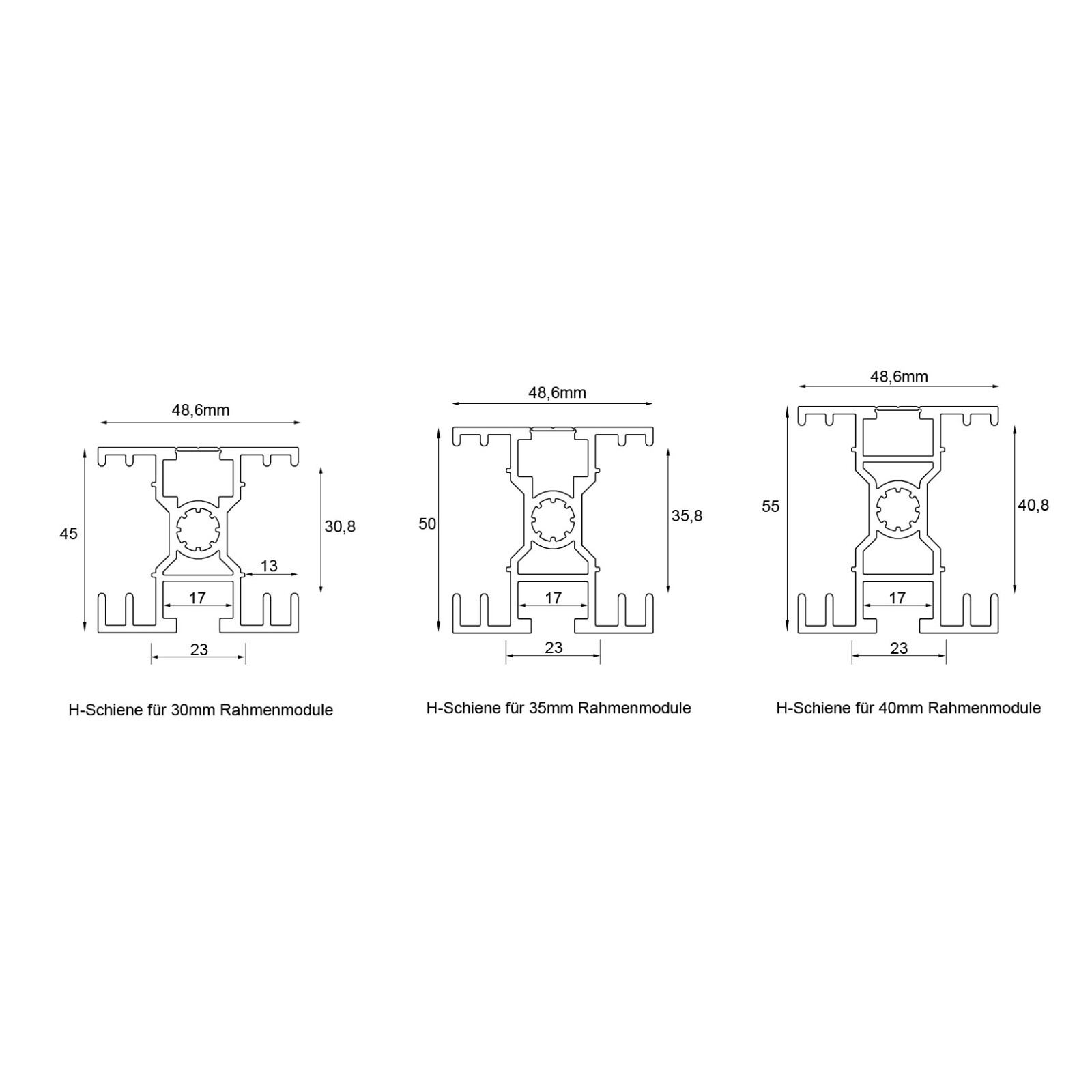

Diese H-Schienen führen wir für Module mit 30 mm, 35 mm und 40 mm Rahmen.

Alleinig für die 30 mm Module führen wir Schienen in den Längen 3,534 m, 5,306 m und 7,078 m.

Für die  35 mm und 40 mm Modulen gelten die regulär, angegebenen Schienenlängen 3,50 m, 5,20 m und 7,0 m.

Lieferumfang:

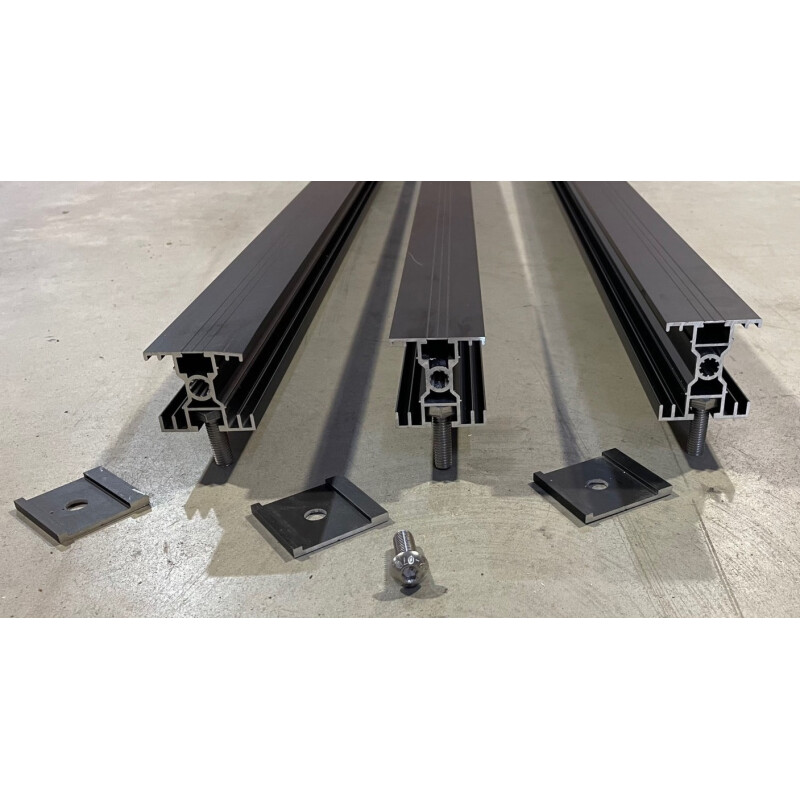

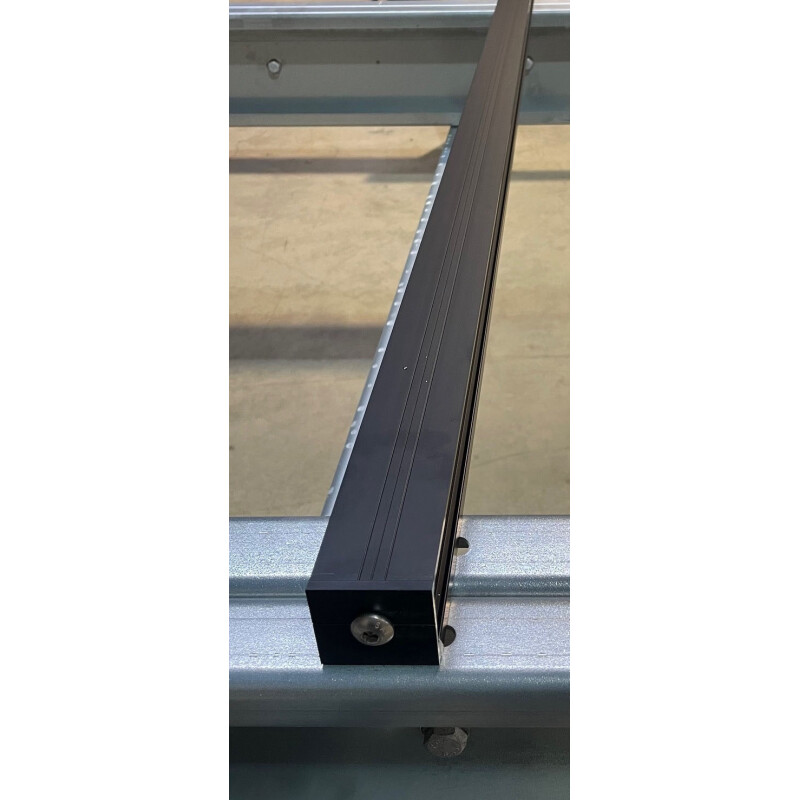

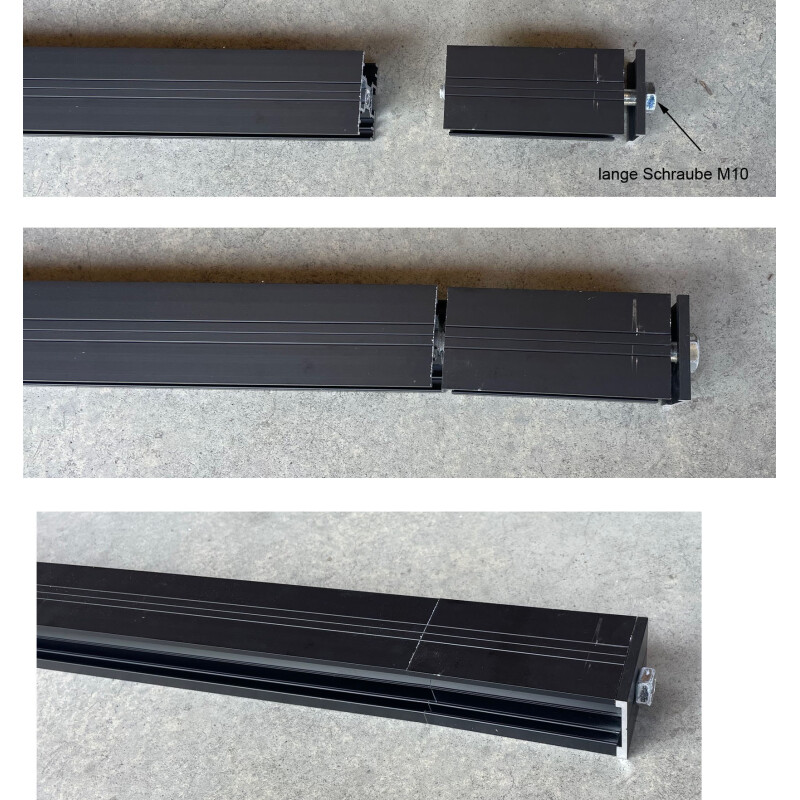

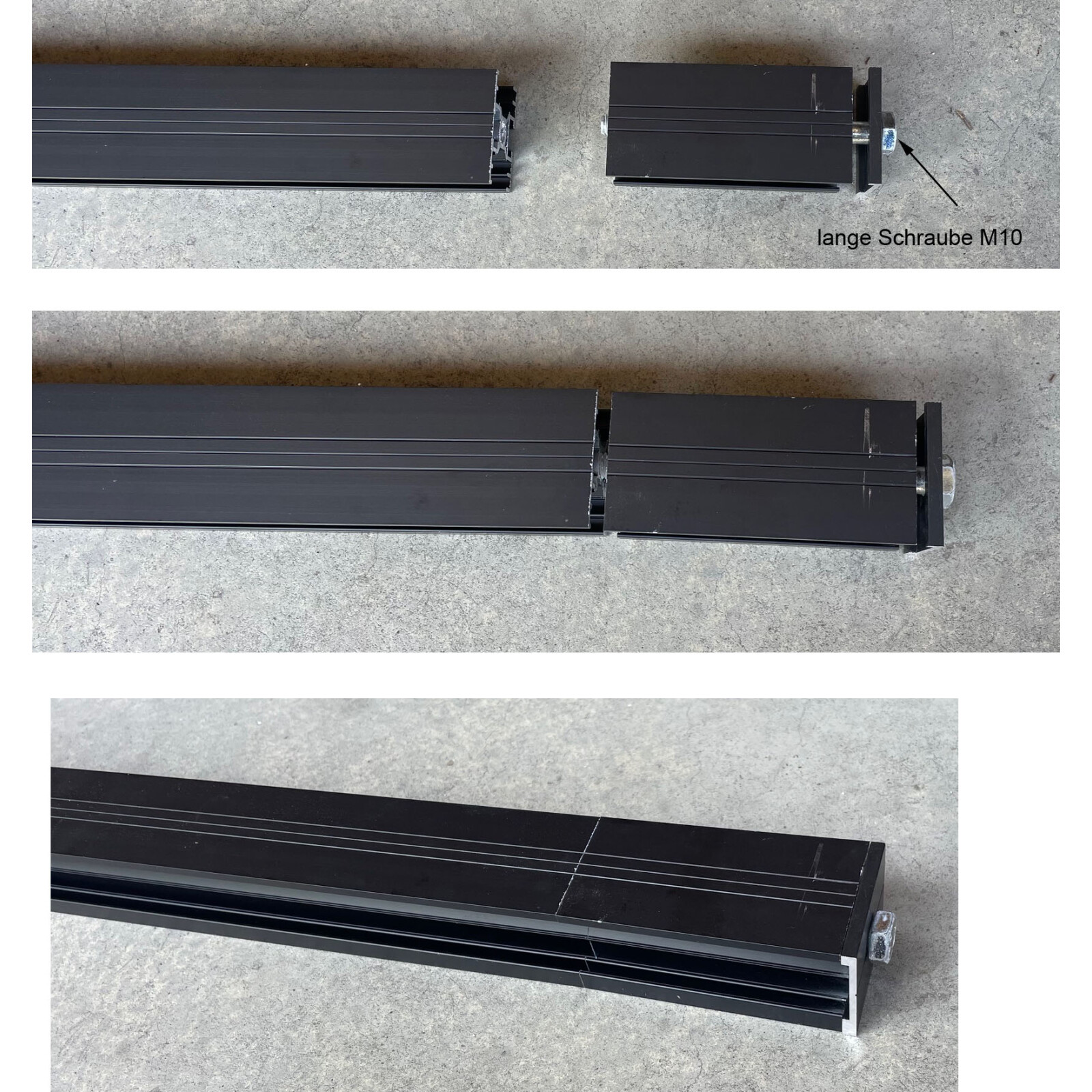

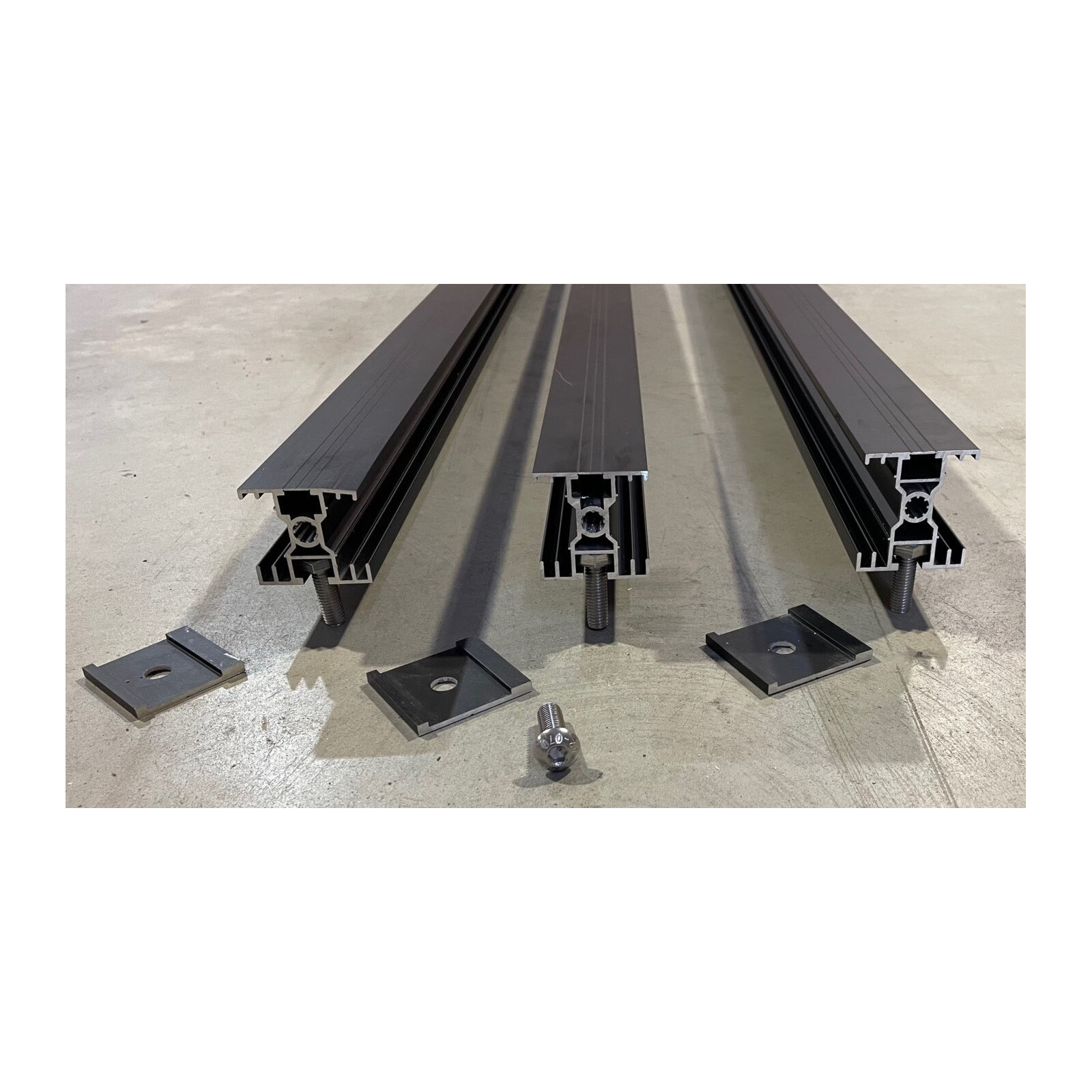

H-Schiene, Zellkautschuk, Endplatte, Schraube M10x30

Achten Sie darauf, dass nur Module mit Überkopfzulassung, wie z.B. unsere GridParity B108 Module, Sicherheit für diese Anwendung gewähren.

Material: Aluminium, schwarz eloxiert, ähnlich RAL 9004

Hinweis: Der Farbton der Schienen kann leicht variieren. Bedingt durch den Produktionsprozess können vereinzelt graue Stellen in der Oberfläche auftreten.
Durch Lagerung und Transport kann es zu Kratzern auf der eloxierten Oberfläche kommen. Dies kann nicht verhindert werden, da die Eloxalschicht relativ dünn ist, und kleine Makel bei dieser Art der Oberflächenbehandlung normal sind.

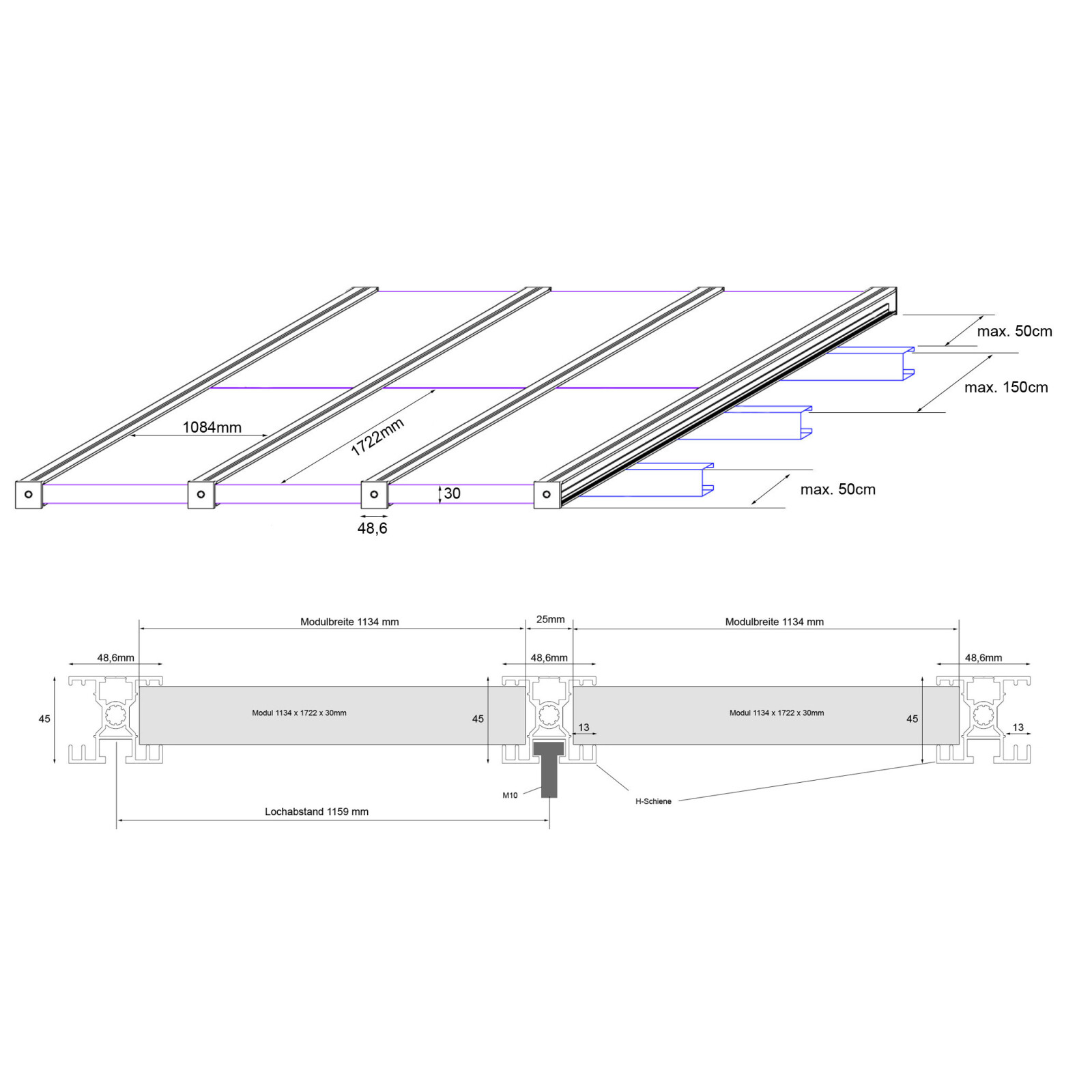

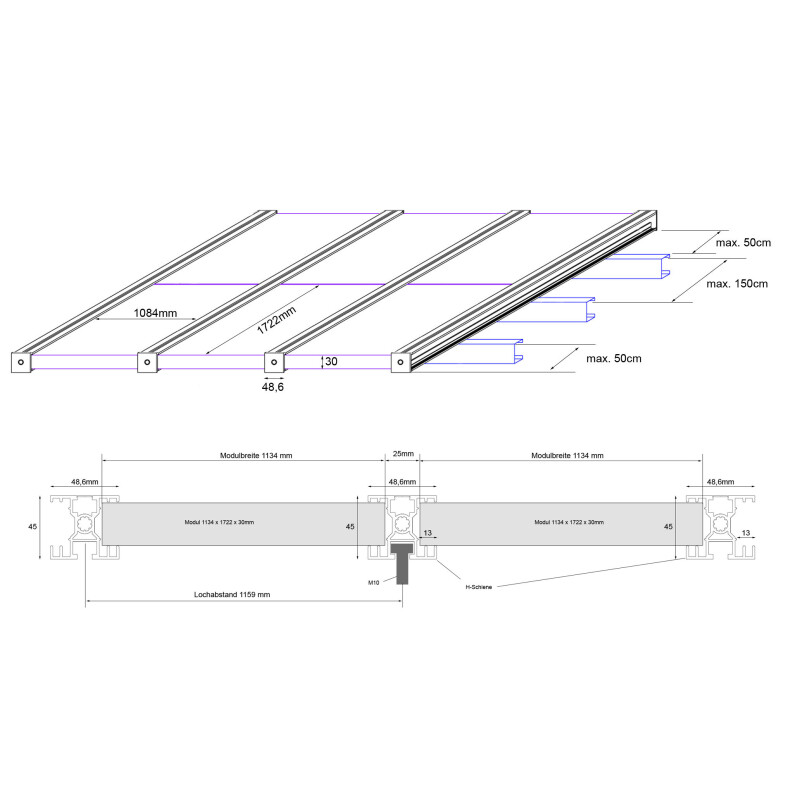

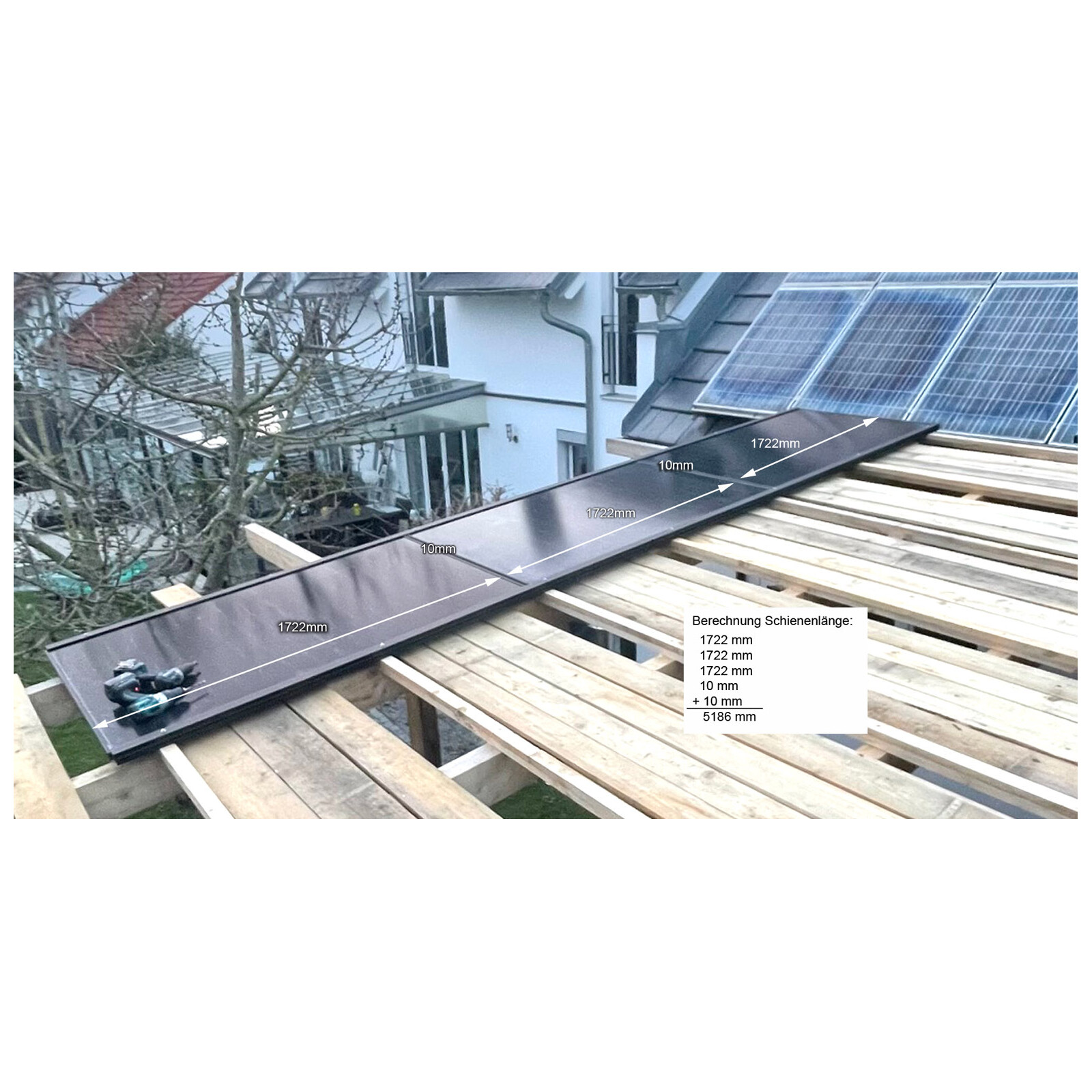

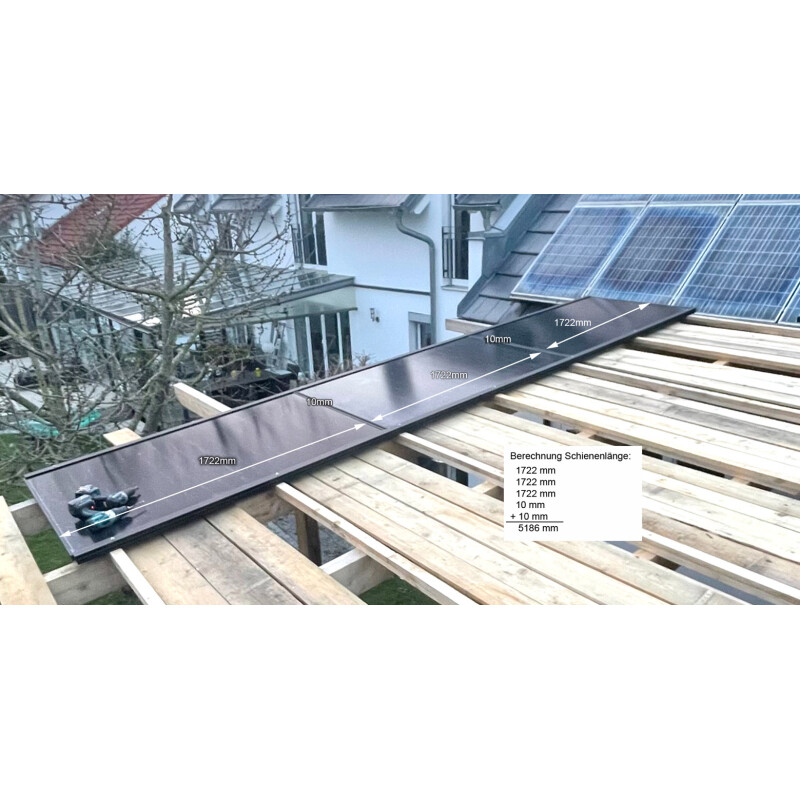

Bitte teilen Sie uns im Bestellvorgang über das Infofeld die genauen Maße Ihrer Module, sowie die geplante Verlegung mit, damit wir das System auf Ihre Bedürfnisse anpassen können.

Sollten die auswählbaren Schienenlängen nicht zu Ihren verlegenden Modulgrößen passen, können die jeweiligen Schienen gegen einen Aufpreis von 12,90 € pro Schiene bis zu 60 cm verlängert werden. Eine darüber hinausgehende Verlängerung ist gegen einen weiteren Aufpreis möglich. Hierzu geben Sie uns ebenso im Kommentar-/Hinweisfeld vor Abschluss der Bestellung die Infos zur gewünschten Verlängerung.
