Montagesystem für Rahmenmodule 40 mm, Länge 3,50 m

Montagesystem für Rahmenmodule 40 mm, Länge 3,50 m

Dieser Artikel wird mit einer Steuerermäßigung (0% Mehrwertsteuer) gemäß §12 Absatz 3 des Umsatzsteuergesetzes angeboten. Für zusätzliche Informationen, bitte hier klicken. klicken.

62,00 €

inkl. 0% USt. , zzgl.

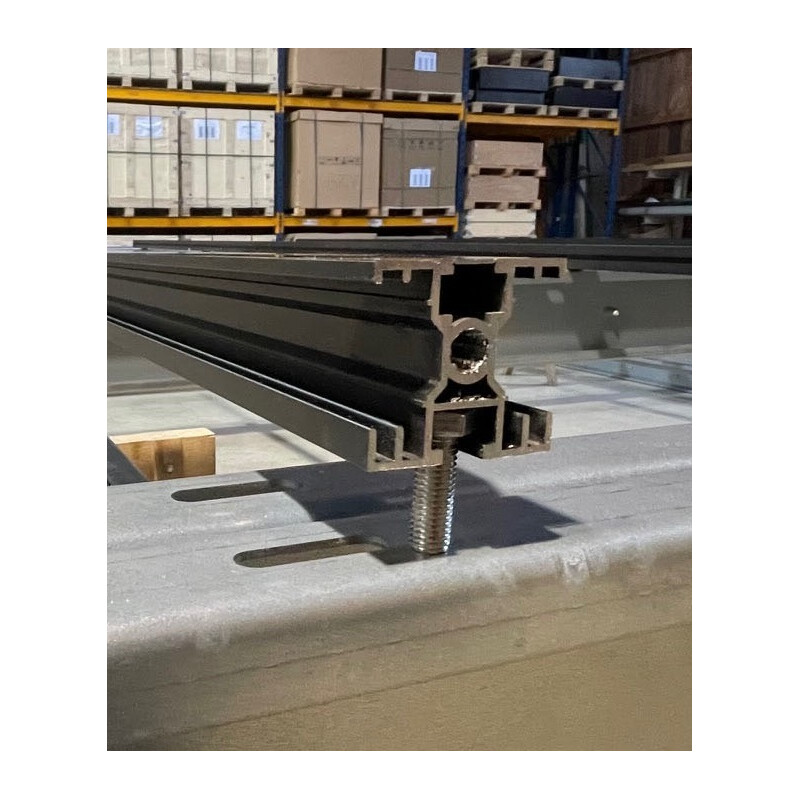

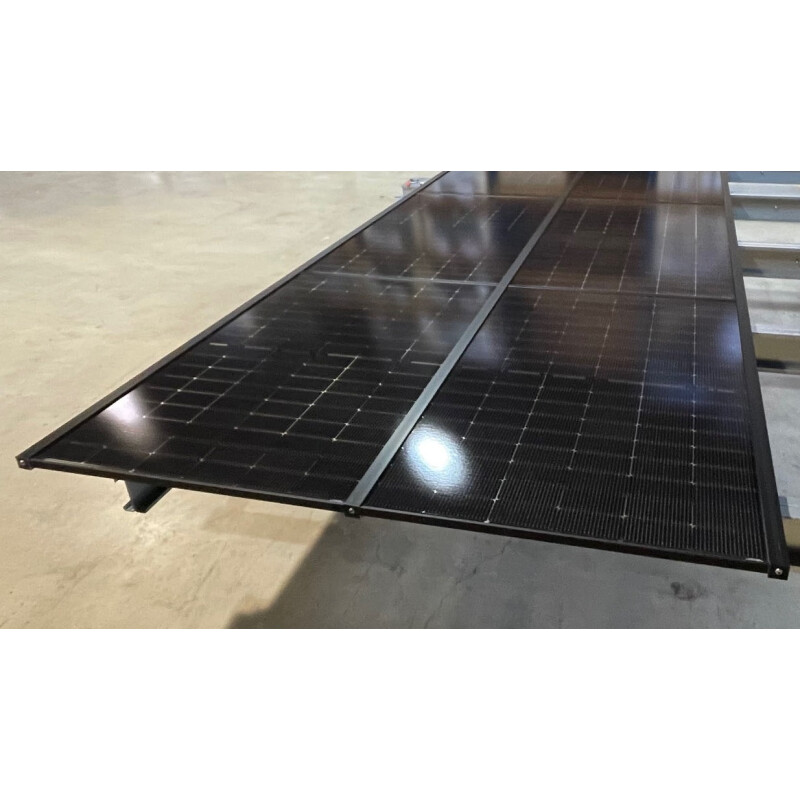

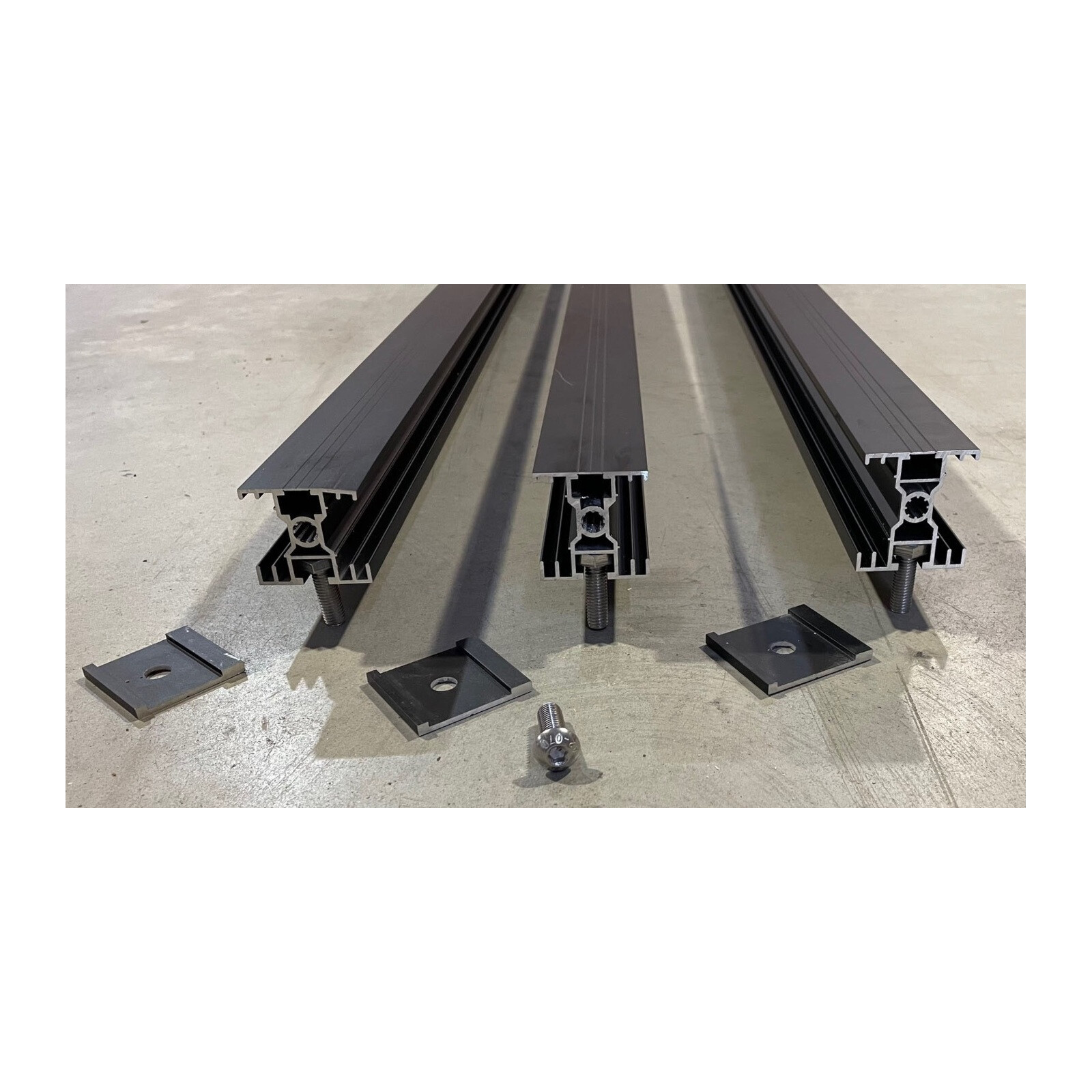

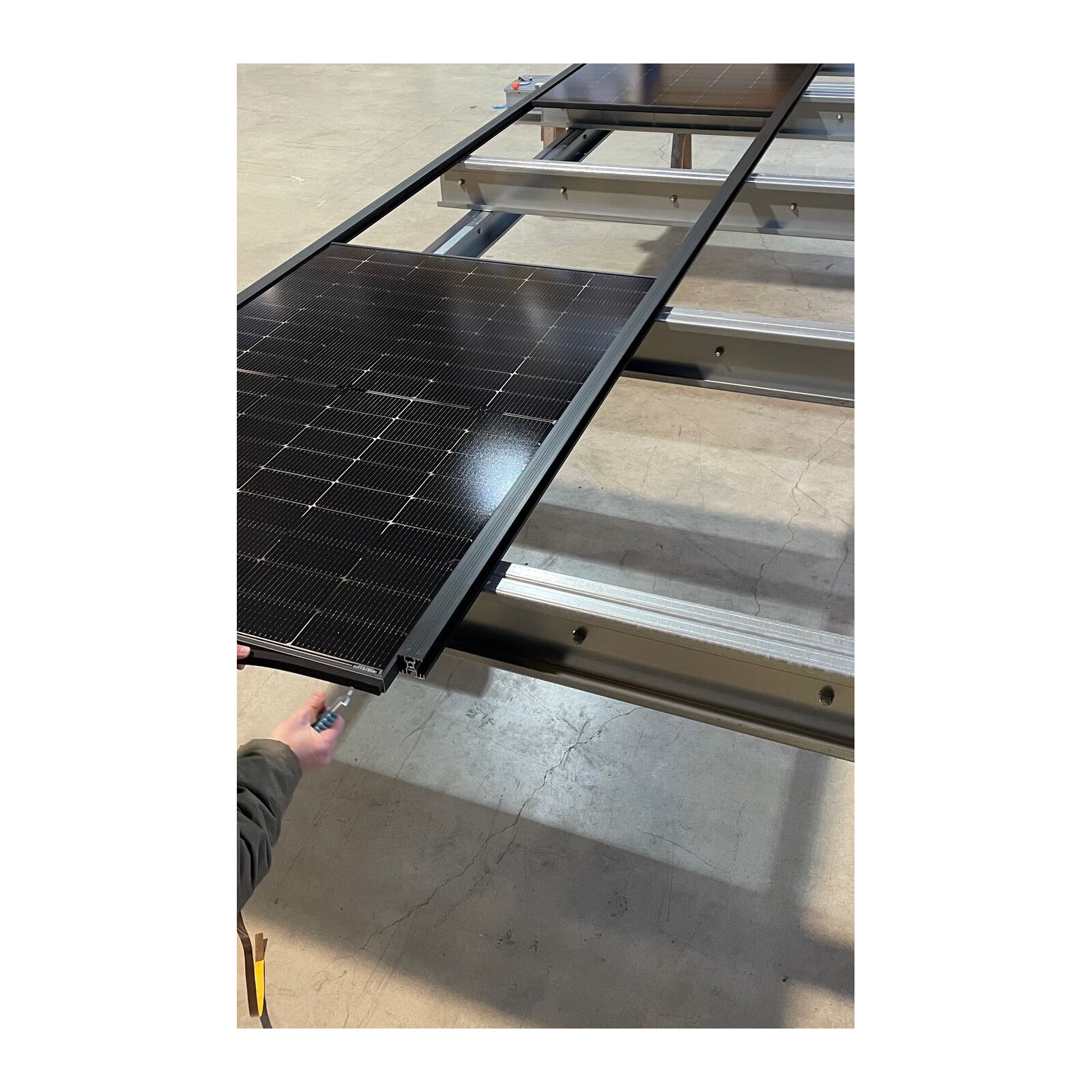

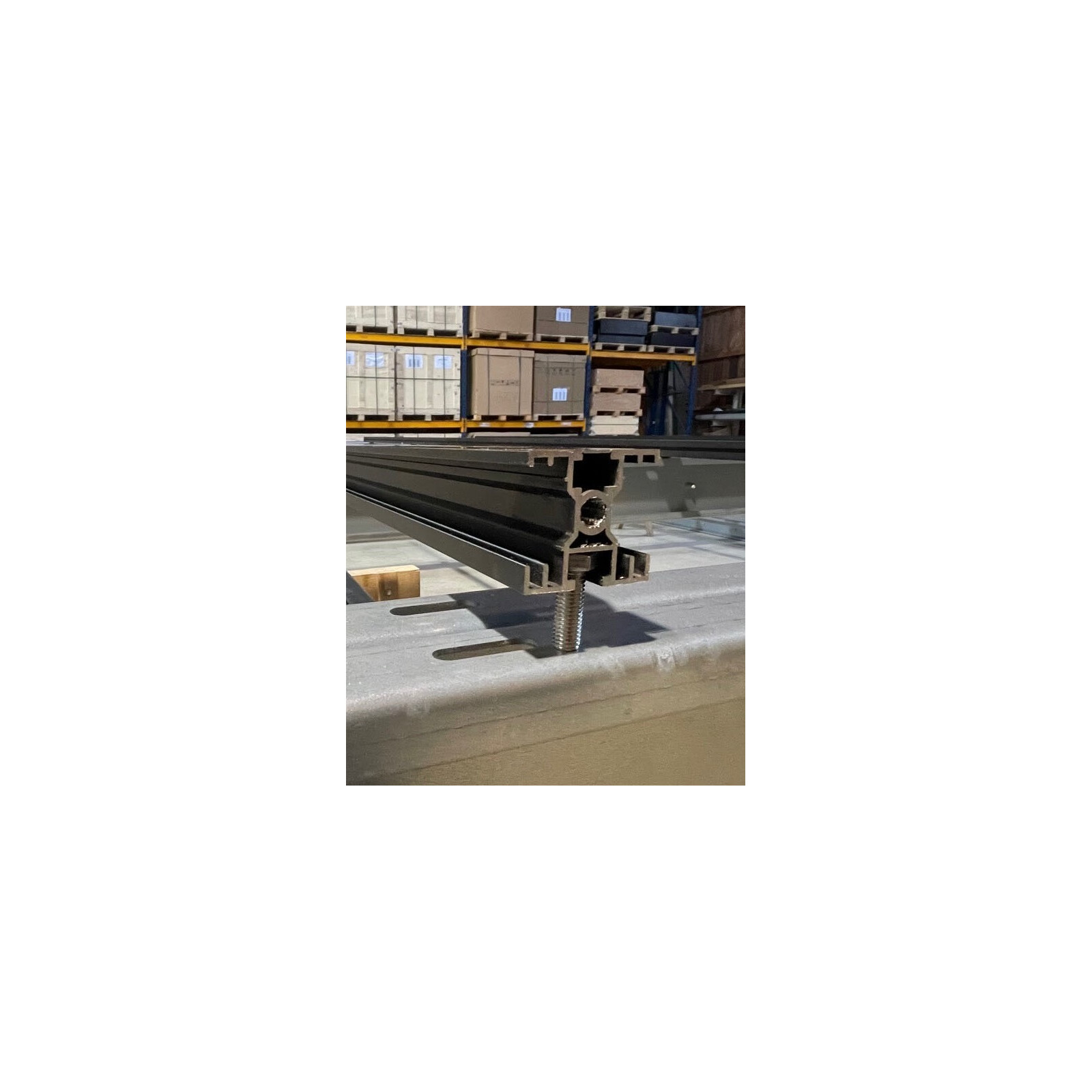

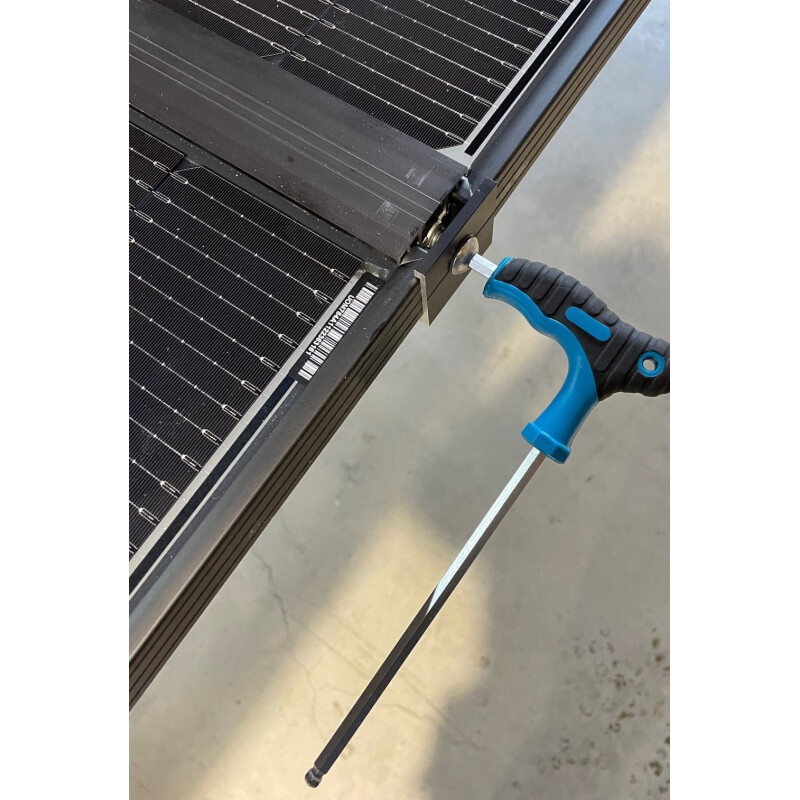

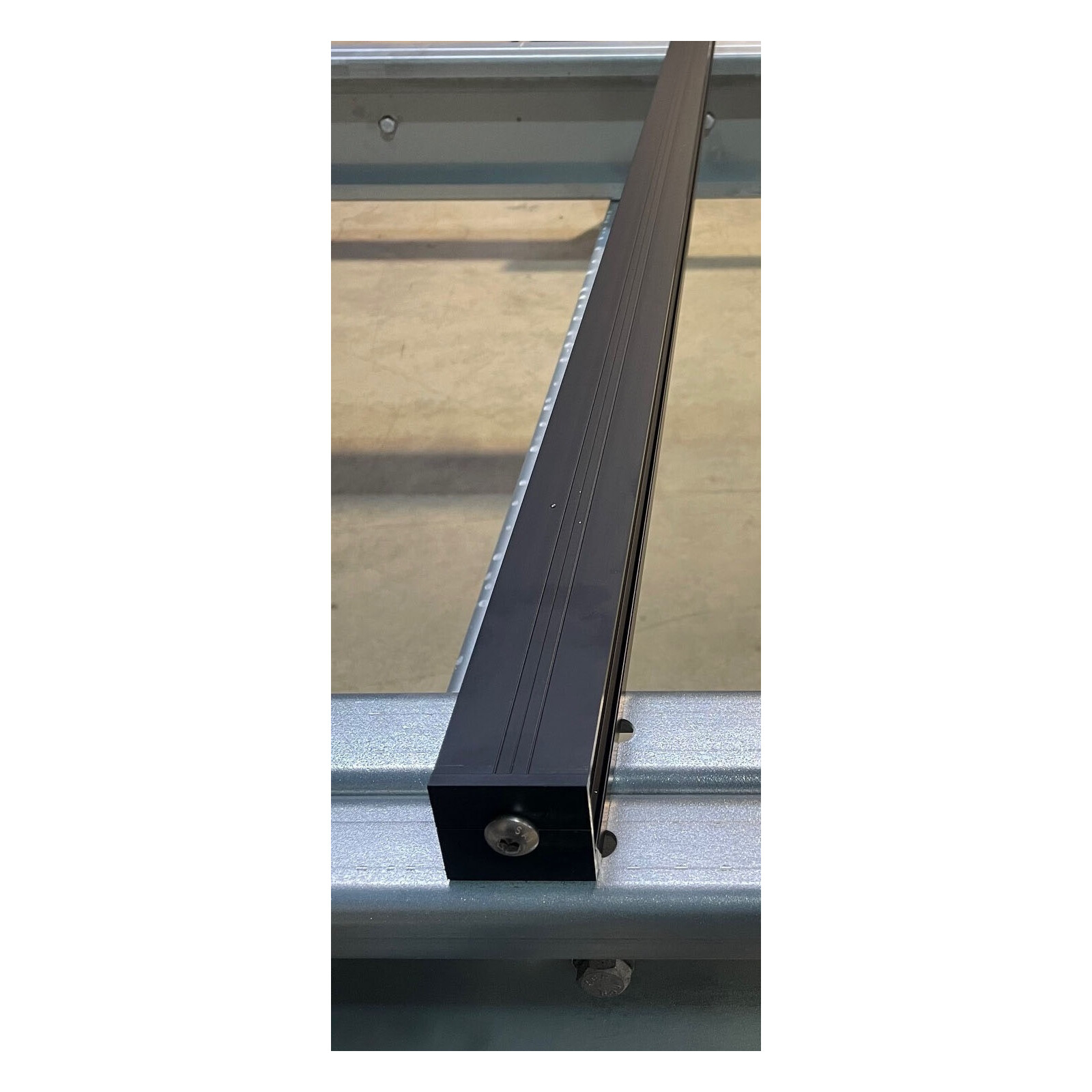

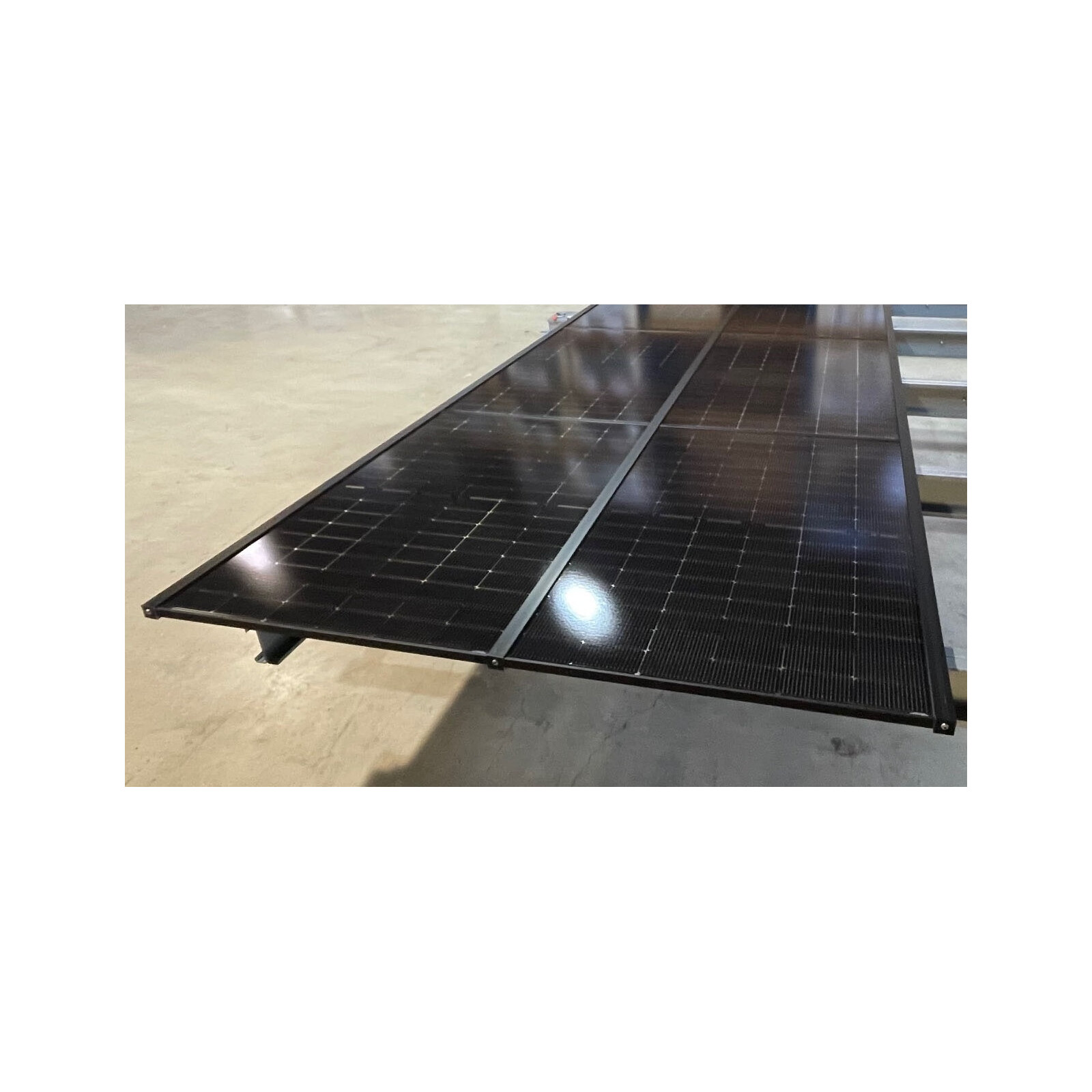

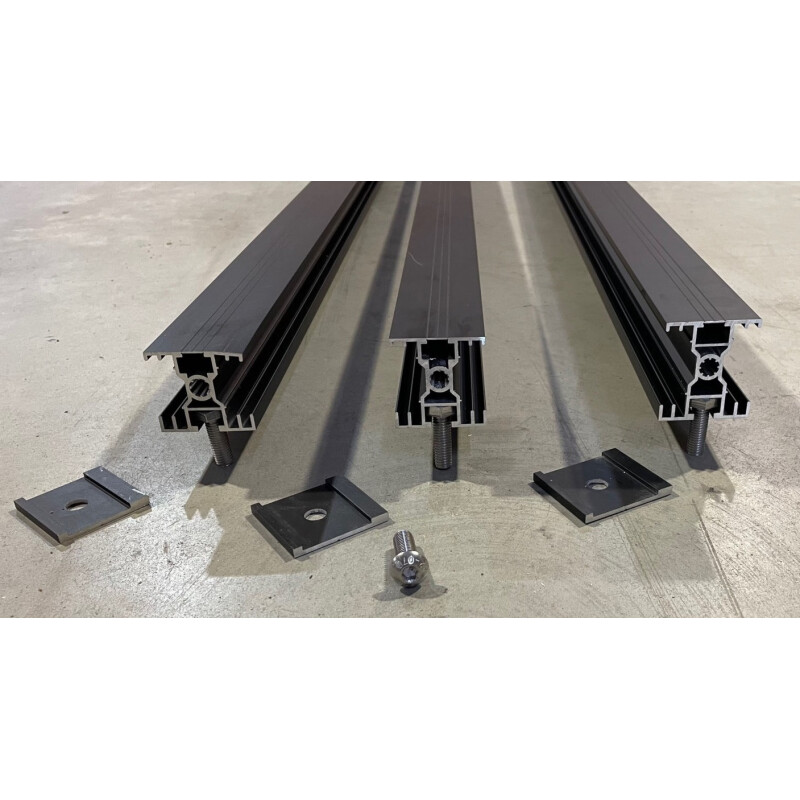

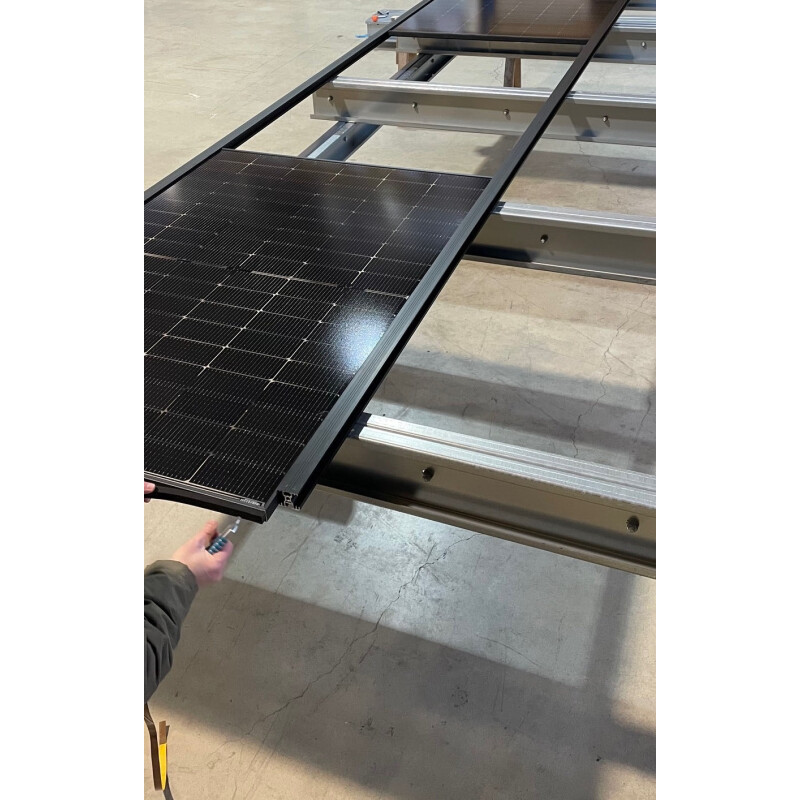

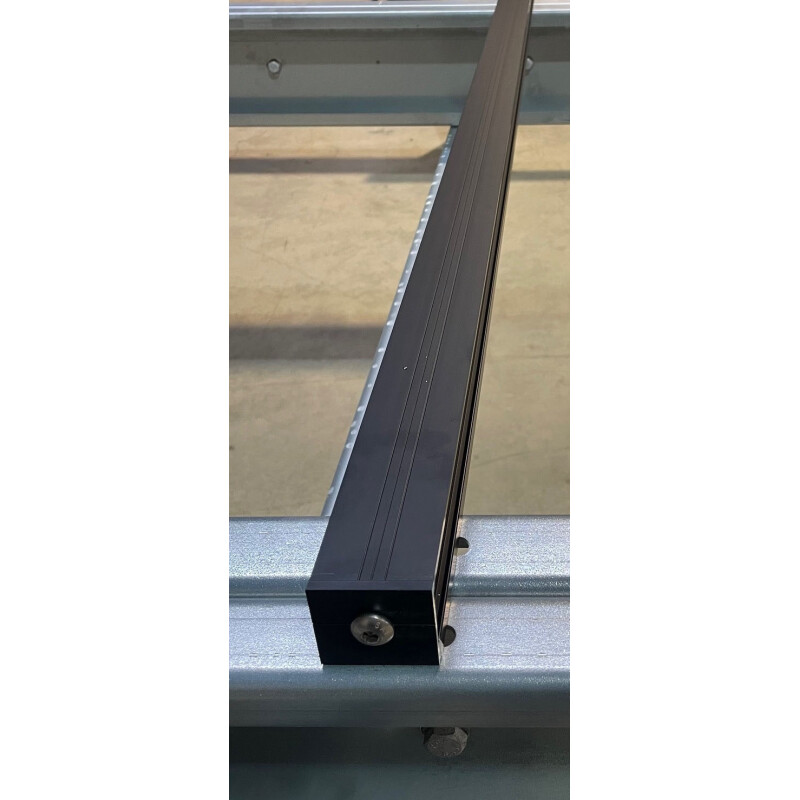

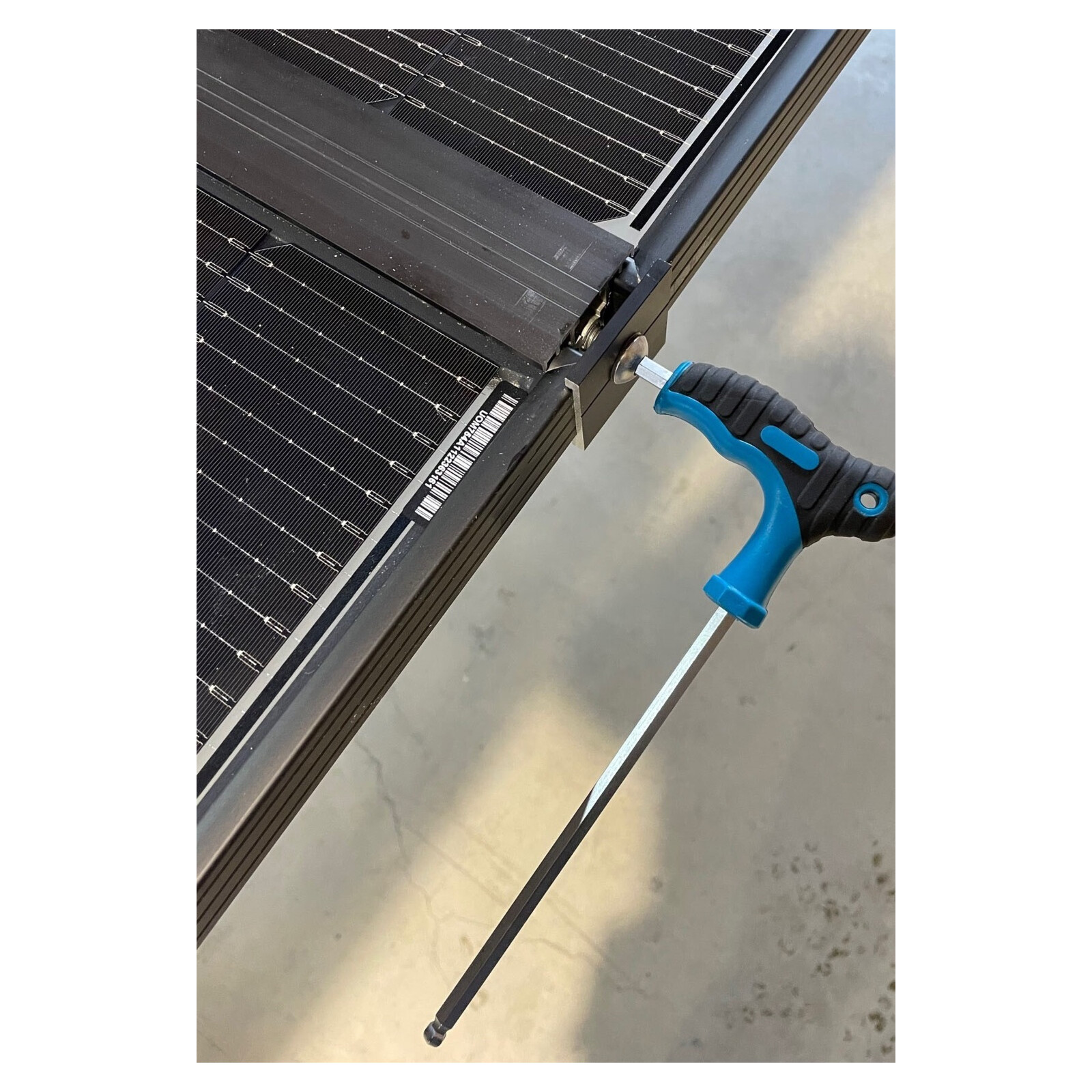

Diese von uns entwickelte H-Schiene macht Ihre Module zur regendichten Dachhaut. Die Module werden in die H-Schienen geschoben und mit den mitgelieferten Endplatten gesichert. Am schmalem Stoß wird ein Dichtband aus witterungsbeständigen Zellkautschuk zur Abdichtung eingebracht. So können Sie schnell und kostengünstig ein regendichtes PV-Dach generieren,

Diese H-Schienen führen wir für Module mit 30mm, 35mm und 40mm Rahmen.

Bitte teilen Sie uns die genauen Maße ihrer Module mit, damit wir das System auf ihre Bedürfnisse anpassen können. Bitte achten Sie darauf, dass nur Module mit Überkopfzulassung, wie z.B. unsere GridParity B108 Module, Sicherheit für diese Anwendung gewähren.

Material: Aluminium, schwarz eloxiert.

Hinweis: Durch Lagerung und Transport kann es zu Kratzern auf der eloxierten Oberfläche kommen. Dies kann nicht verhindert werden, da die Eloxalschicht relativ dünn ist, und kleine Makel bei dieser Art der Oberflächenbehandlung normal sind.

Sollten die auswählbaren Schienenlängen nicht zu Ihren verlegenden Modulgrößen passen, können die jeweiligen Schienen gegen einen Aufpreis von 12,90 € pro Schiene bis zu 60 cm verlängert werden. Eine darüber hinausgehende Verlängerung ist gegen einen weiteren Aufpreis möglich. Hierzu geben Sie uns ebenso im Kommentar-/Hinweisfeld vor Abschluss der Bestellung die Infos zur gewünschten Verlängerung.

Bitte teilen Sie uns im Bestellvorgang über das Infofeld die genauen Maße Ihrer Module sowie die geplante Verlegung mit, damit wir das System auf ihre Bedürfnisse anpassen können.

Rahmen
Länge

Sofort verfügbar

Lieferzeit: 14 Tage

Beschreibung

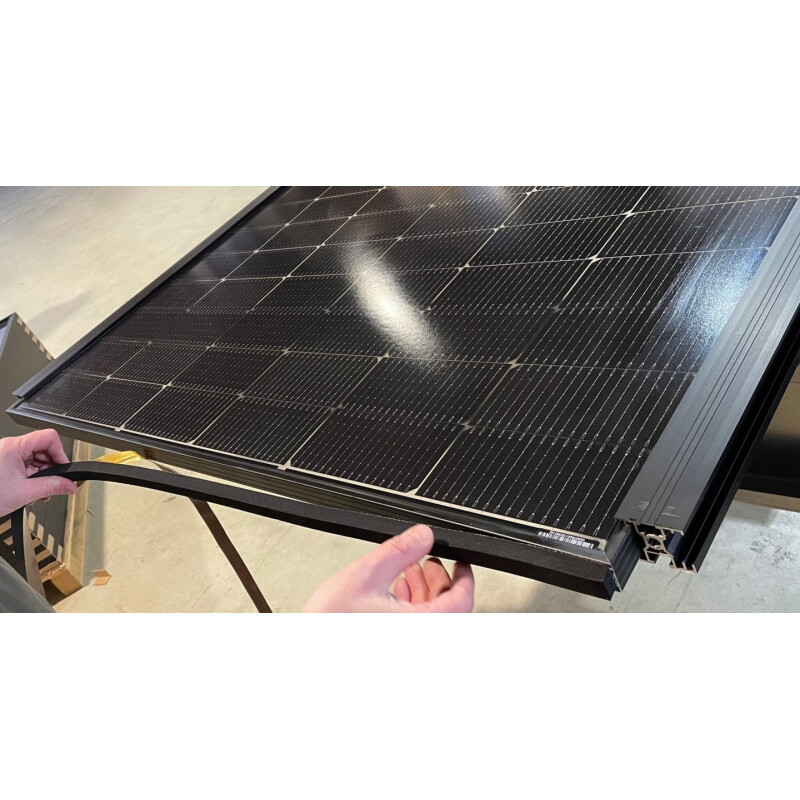

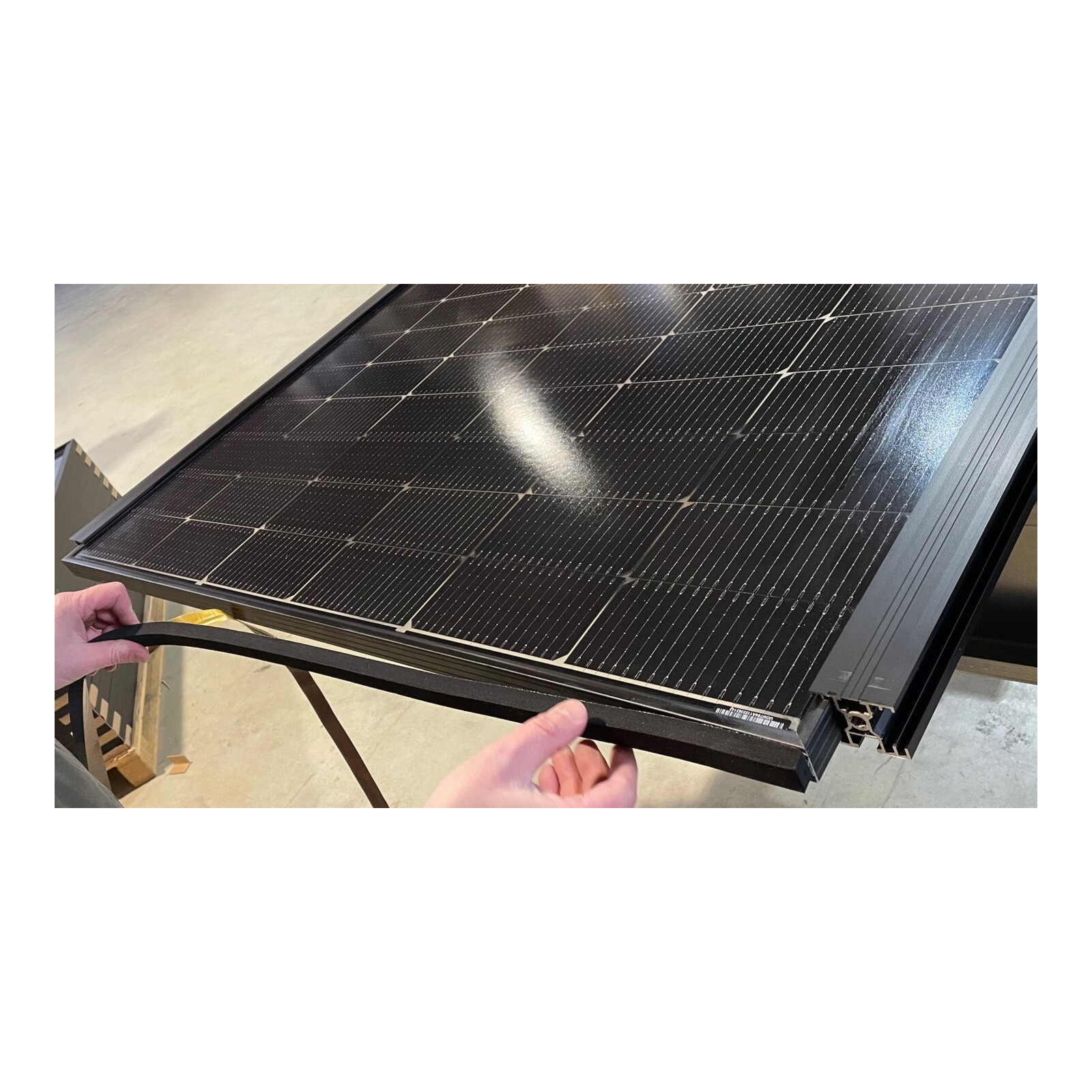

Bei der Berechnung Ihrer Dachfläche, gehen Sie bitte an der Schmalseite (dort wo das Zellkautschukband angebracht wird) von 10 mm Abstand zwischen den Modulen aus.

(Das Zellkautschukband hat eine Stärke von ca. 15 mm und soll bei der Montage bis auf ca. 10 mm zusammengepresst werden.)

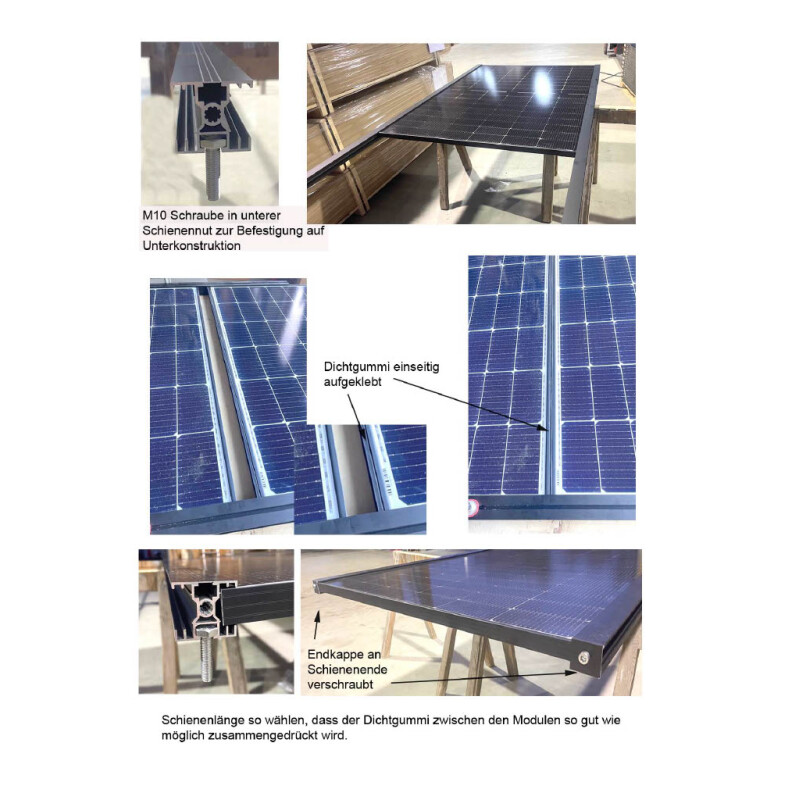

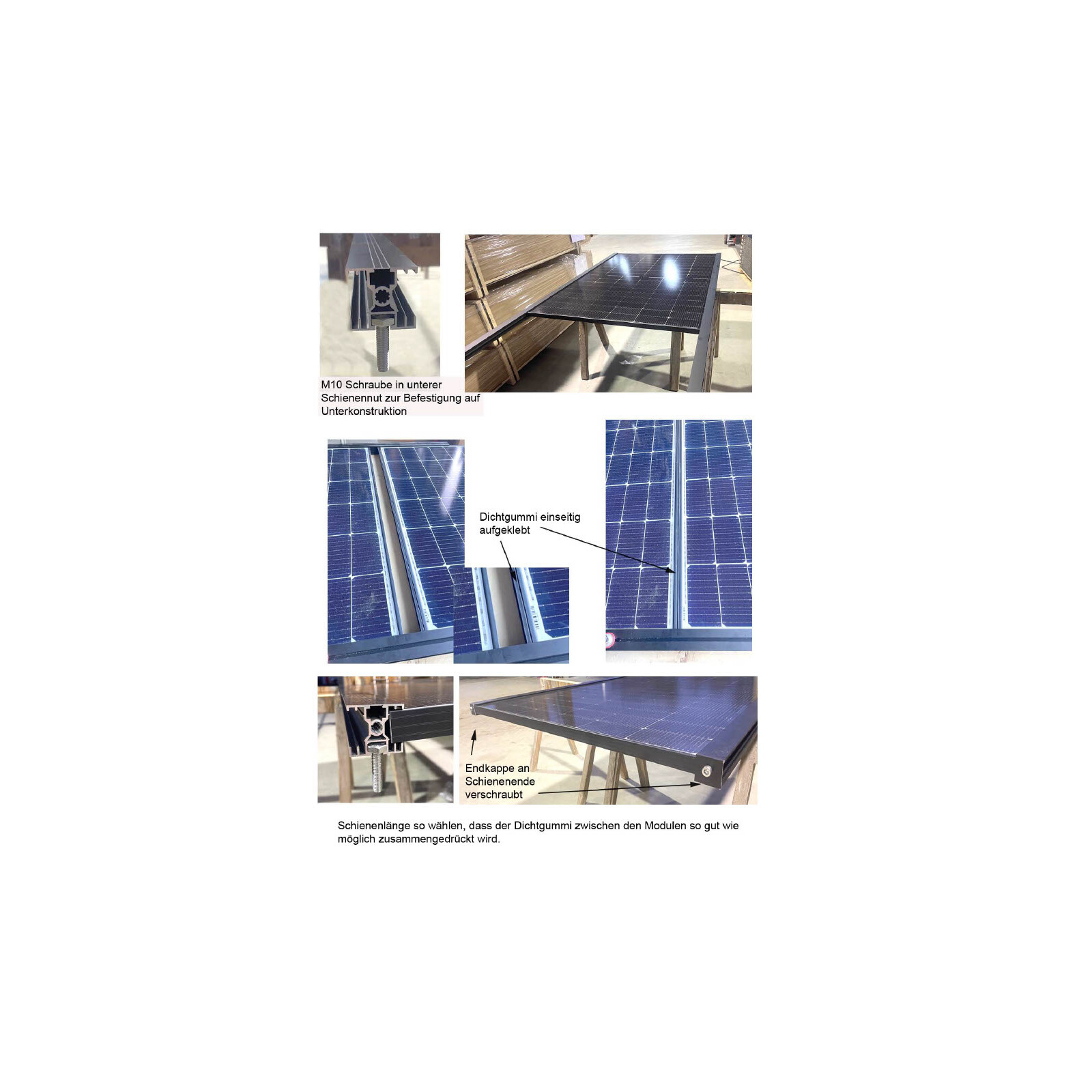

Natürlich erhalten Sie eine genaue und ausführliche Arbeitsanleitung mit Bildern zur regendichten Verlegung ihrer Module:

Montageanleitung PDF

An der Längsseite sind 25 mm zwischen den Modulen (Mittelsteg im Profil) einzuplanen.

Überstand der H-Schiene rechts und links am Rand je 38mm.

Als Beispiel:

Vier Module zu 1134 mm Breite nebeneinander ergeben fertig montiert:

4 x 1134 mm + 3 x Zwischenraum 25 mm + 2 x rechter und linker Überstand 38mm =

4536 mm + 75 mm + 76 mm = 4687 mm Breite
